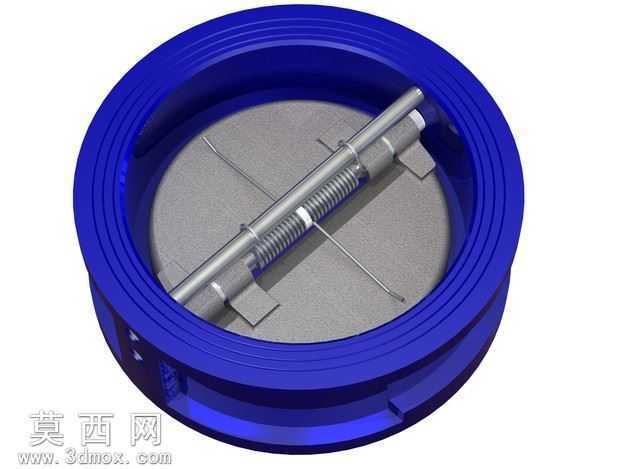

对夹式蝶形止回单向阀三维结构模型

本模型为对夹式蝶形止回单向阀的三维数字化模型，建模过程严格遵循工业阀门的实际设计规范与尺寸比例，完整还原了该类阀门的全部核心结构。建模阶段首先以对夹式阀门的标准安装法兰尺寸为基准，构建外层蓝色阀体的环形基体，精准还原阀体两端的密封槽结构、外圆周的定位凸台特征，保证阀体与管道法兰对接的结构匹配性。随后完成内部阀板组件的建模，圆形阀板采用对称式结构设计，匹配阀体内腔的通径尺寸，阀板表面做平整化处理以贴合密封面的设计要求；贯穿阀板上部的转轴结构，精准还原转轴与阀板的连接定位块、转轴两端与阀体的装配轴孔配合特征，同时还原套设在转轴上的复位弹簧结构，细致刻画弹簧的螺旋圈数、节距、两端的固定卡位结构，完整呈现弹簧驱动阀板自动复位的机械结构逻辑。材质与渲染阶段，对阀体部分赋予深蓝色工程塑料或涂装金属材质，调整材质的反光度与粗糙度，模拟工业阀门外层涂装的哑光质感；对内部阀板、转轴、弹簧等金属构件赋予银灰色金属材质，区分不同构件的材质质感差异，通过光影渲染突出阀板与阀体的装配间隙、弹簧的螺旋细节、定位块的卡位结构，让整体模型的结构层次清晰可辨。设计思路上，该模型围绕单向止回的核心功能展开结构设计，采用对夹式的整体结构大幅缩减阀门的轴向安装尺寸，适配空间紧凑的管路安装场景；蝶形双瓣？不，本模型为单阀板？不对，看图片是对夹蝶形止回，转轴横向布置，弹簧提供复位力矩，当介质正向流动时，介质压力推动阀板绕转轴旋转压缩弹簧，阀门开启导通介质；当介质反向流动时，弹簧复位力矩配合反向介质压力推动阀板回位，密封阀体内腔通路，阻止介质逆向流动，实现管路的单向导通保护功能。建模过程中对所有装配结构做了干涉检查，确保转轴与阀体轴孔、阀板与阀体内腔、弹簧与转轴之间的配合关系符合实际装配要求，无结构干涉问题，模型可用于阀门结构教学、管路系统装配模拟、产品展示演示等场景。
