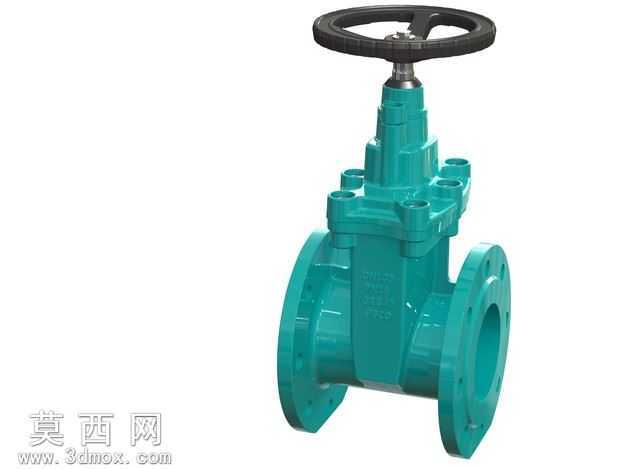

软密封法兰式暗杆闸阀三维结构设计

本模型为软密封法兰式暗杆闸阀的三维数字化设计成果，建模阶段以工业管道系统常用的暗杆软密封闸阀实物为参照，严格遵循通用给排水闸阀的结构比例与尺寸规范完成全参数化搭建。建模过程中首先梳理闸阀的核心组成逻辑，将整体结构拆分为手轮驱动单元、阀杆传动单元、闸板密封单元、阀体承载单元、法兰连接单元五大模块，逐一对各模块的零件进行独立建模，确保每个零件的几何特征、装配关系完全匹配实际工业产品的结构逻辑。手轮部分采用圆环加辐条的结构设计，建模时精准还原手轮的握持弧度、中心阀杆连接孔的定位尺寸，边缘做符合工业操作规范的圆角过渡处理，避免尖锐棱角带来的操作安全隐患。阀体部分采用球墨铸铁材质的外观质感设定，建模时完整还原阀体两侧法兰的螺栓孔分布、法兰密封面的凸台结构，阀体中部的加强筋布局完全参照实际产品的力学设计要求，既保证阀体承压能力的结构合理性，也还原了铸件表面的规整质感。阀杆与闸板的连接结构采用暗杆闸阀的典型设计，阀杆隐藏于阀体内部不随启闭动作伸出，建模时精准还原阀杆梯形螺纹的传动结构、闸板整体包胶的软密封形态，闸板密封面的弧度与阀座密封面完全贴合，确保结构层面可直观体现软密封闸阀零泄漏的密封原理。材质渲染阶段针对不同零件做差异化质感处理，手轮采用黑色哑光工程塑料材质，添加细微的磨砂颗粒质感还原工业操作件的防滑特性；阀体采用青绿色环氧树脂喷涂质感，模拟给排水闸阀常用的防腐涂层效果，表面添加均匀的细微光泽体现喷涂工艺的平整性；阀杆部分采用金属抛光质感，区分出与阀体的材质差异；法兰密封面做金属机加工的细腻纹理处理，还原法兰连接面的加工精度特征。装配阶段严格按照实际产品的装配顺序完成零件配合，手轮与阀杆顶端的定位配合、阀杆与闸板的传动配合、闸板与阀体导轨的滑动配合、阀体与两侧端盖的螺栓连接配合均完全符合实际装配逻辑，可直观展示闸阀通过旋转手轮带动阀杆转动，进而驱动闸板沿阀体导轨上下移动实现管路通断控制的工作原理。整体模型结构完整无缺失零件，各部件比例协调无变形，既可以作为工业阀门设计的结构参考，也可用于管道系统三维布局的配套组件使用，能够直观展现暗杆软密封闸阀的结构特点与外观特征。
