力士乐款工业压力调节器三维结构设计

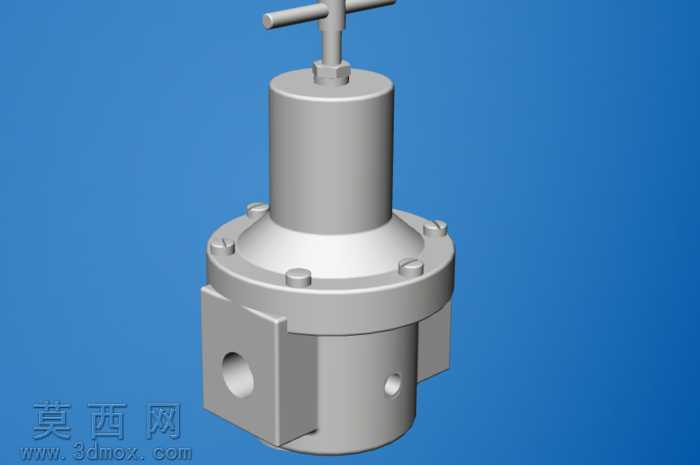

本压力调节器三维模型采用SolidWorks平台完成全参数化建模，建模过程严格遵循力士乐同类型压力调节器的外形尺寸与安装孔位规范，确保模型可直接对接实际生产的尺寸校验需求。建模阶段首先完成主体结构的基准定位，以阀体中轴线为核心基准，依次搭建下部阀体、中部调压腔、上部调节杆组件的层级结构，各部件间的装配关系完全匹配实际产品的装配逻辑，预留的安装孔位、接口尺寸均按照工业液压系统的通用安装标准设定，可直接用于液压系统的装配模拟验证。模型材质渲染阶段，针对金属部件统一采用哑光金属材质，还原工业液压元件的铸铁/铸钢本体质感，调节手轮部分做防滑纹理的细节刻画，阀体表面的螺栓凸台、接口倒角均做精细化处理，避免生硬的直角结构，还原真实机加工零件的工艺特征。结构设计上，该压力调节器采用顶部手轮调节的结构形式，手轮通过阀杆连接内部调压阀芯，中部法兰结构通过周向均布的螺栓实现上下腔体的密封连接，下部阀体设置多向通油接口，可适配不同管路走向的安装需求，阀体侧面的工艺孔、定位凸台均按照实际产品的结构做还原，未做过度简化，可用于产品结构展示、安装培训演示、液压系统原理模拟等场景。建模过程中对各部件做了独立的零件拆分，总装配体下包含阀体、阀盖、调节杆、手轮、紧固螺栓等独立零件文件，可支持单独导出零件做工程图转换、结构有限元分析等后续操作，各零件间的配合间隙按照实际装配公差做预留，避免出现干涉问题，整体模型布线规整，无碎面、破面等建模缺陷，可兼容多数主流三维软件的格式转换需求，能够满足工业设计、液压系统方案演示、职业教学教具开发等多场景的使用需求。
