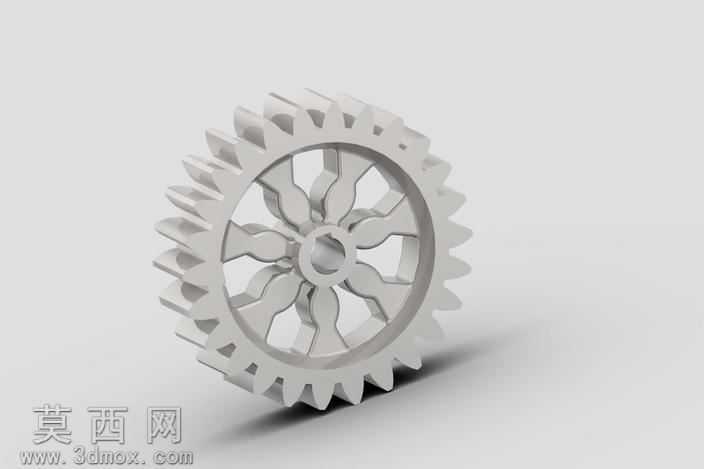

辐条式镂空直齿圆柱传动齿轮

本作品为辐条式镂空结构的直齿圆柱传动齿轮，采用Creo 2.0完成全参数化三维建模，建模过程严格遵循直齿圆柱齿轮的啮合原理，先通过渐开线方程生成精准的齿廓曲线，再经拉伸、阵列完成轮齿部分的构建，保证齿形参数符合通用机械传动的啮合精度要求，可满足常规工况下的传动啮合需求。齿轮主体采用辐条式镂空设计，在轮缘与中心轮毂之间设置八组对称分布的花瓣形辐条结构，相较于实心直齿轮，该结构在保证轮体整体结构强度、满足传动扭矩承载要求的前提下，有效降低了齿轮自身重量，减少传动过程中的转动惯量，提升传动系统的响应速度，同时辐条的对称排布保证了轮体的动平衡性能，降低高速运转时的振动风险。中心轮毂处设计有D型定位轴孔，可实现与传动轴的周向定位，避免传动过程中齿轮与轴发生相对转动，保证扭矩传递的稳定性。渲染阶段采用哑光银灰色金属材质模拟工程常用的45号钢调质处理后的表面质感，通过调整材质的粗糙度、反射率参数，还原金属零件的真实视觉效果，场景采用柔和的漫反射光照，清晰展现轮齿的齿形细节、辐条的曲面过渡以及轮毂轴孔的结构特征，无过度曝光或暗部细节丢失的问题。设计过程中对轮齿与轮缘的衔接处、辐条与轮毂及轮缘的连接位置均做了圆角过渡处理，避免应力集中问题，提升零件的结构可靠性与疲劳寿命，该齿轮可作为通用机械传动系统的组成部件，适用于减速机构、传动箱等需要定比传动的机械场景，模型结构完整，特征参数清晰，可直接用于装配验证、运动仿真以及后续的工程图导出加工。
