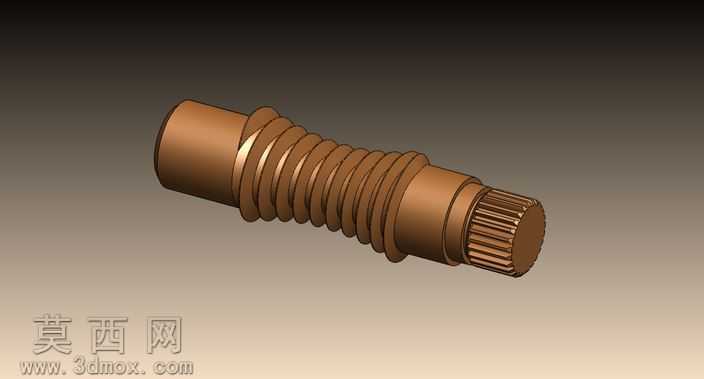

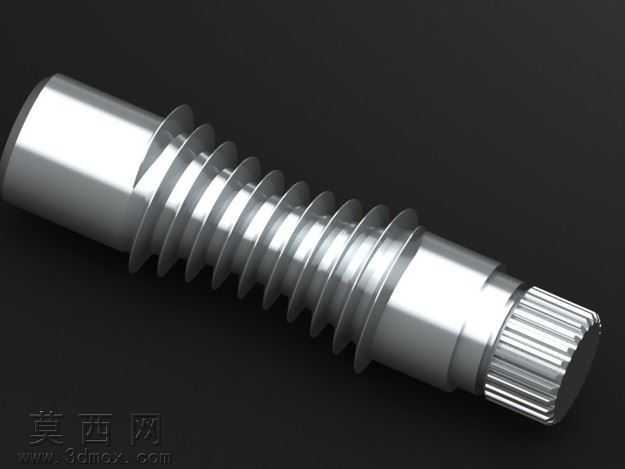

本作品为蜗轮蜗杆传动组件中的核心蜗杆零件,采用三维参数化建模方式完成全结构构建,建模过程严格遵循机械传动设计规范,对零件各段结构进行精准还原。建模初始阶段先绘制回转体基础轮廓,通过旋转特征生成零件的主体轴身,再依据蜗轮蜗杆啮合的模数、导程角、齿形参数,通过螺旋扫描切除特征生成连续的啮合齿段,齿形轮廓采用渐开线近似拟合,保证齿面啮合的贴合度与传动精度。轴身一端设计有外花键结构,通过阵列切除特征生成均匀分布的花键齿,用于和传动轮毂实现周向固定、传递扭矩,花键的齿距、齿高、倒角参数均符合通用传动件的设计标准,齿端做了微小倒角处理,避免装配时出现卡滞、划伤配合面的问题。零件各轴段之间设计有退刀槽与轴肩结构,退刀槽用于加工时退刀,轴肩则用于实现装配时的轴向定位,所有锐边均做了圆角过渡处理,降低零件加工与使用过程中的应力集中风险。材质渲染阶段采用铜合金金属材质,模拟锡青铜耐磨件的表面质感,调整材质的粗糙度、金属度参数,还原金属零件经精加工后的亚光金属光泽,齿面与花键齿面做了轻微的高光处理,体现机加工表面的光洁度。渲染场景采用渐变中性背景,搭配柔和的侧方打光,清晰展现零件各段的结构层次,齿形的螺旋走向、花键的齿形轮廓、轴肩的过渡结构都能清晰呈现。设计过程中充分考虑零件的加工工艺性与装配适配性,各段直径、长度参数均预留合理的加工公差参考,啮合齿段的参数可直接适配对应模数的蜗轮,实现交错轴之间的运动与动力传递,可用于减速机、精密传动机构的设计参考、装配模拟与工程出图使用。
