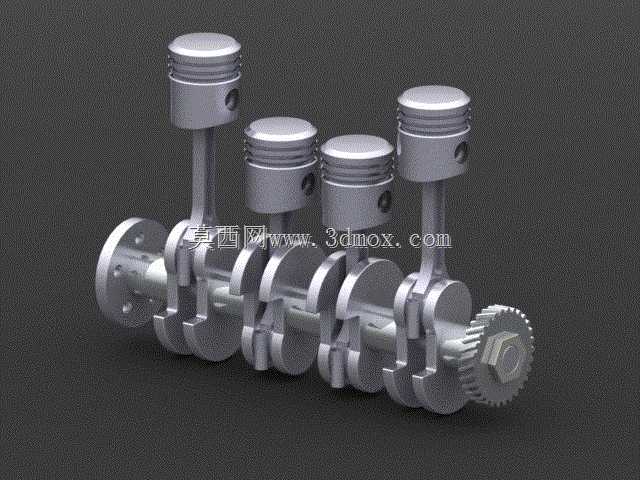

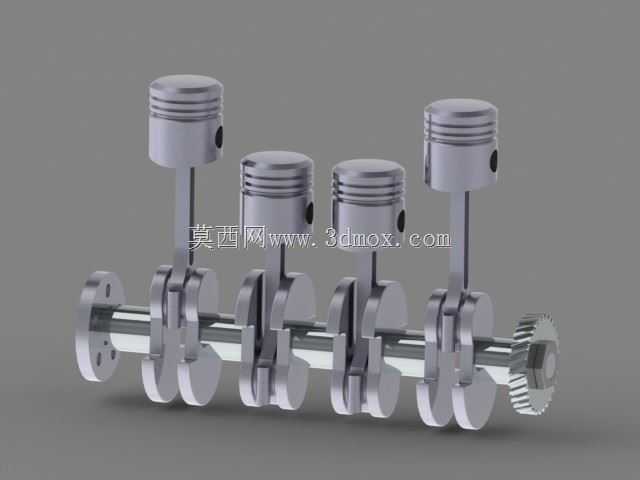

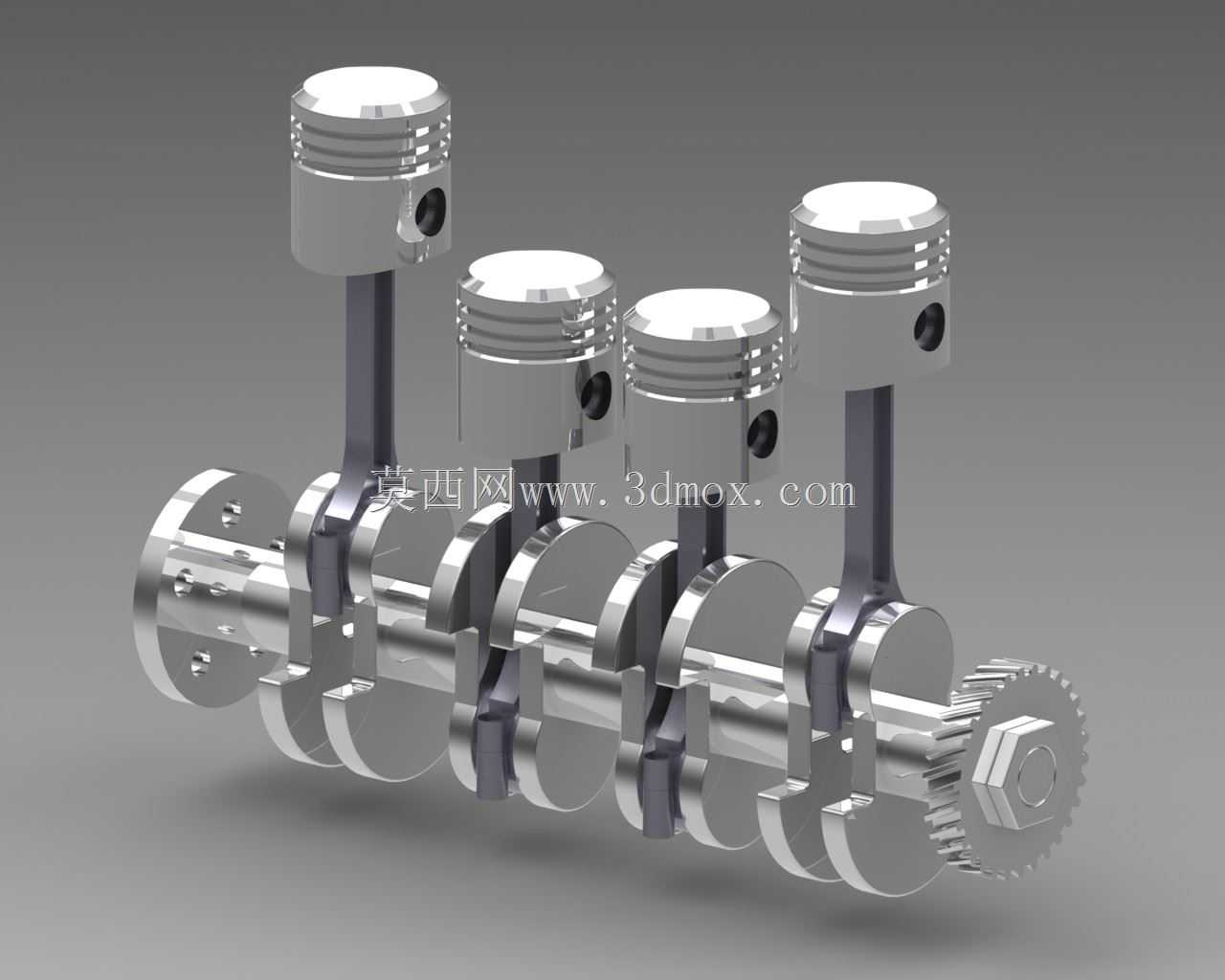

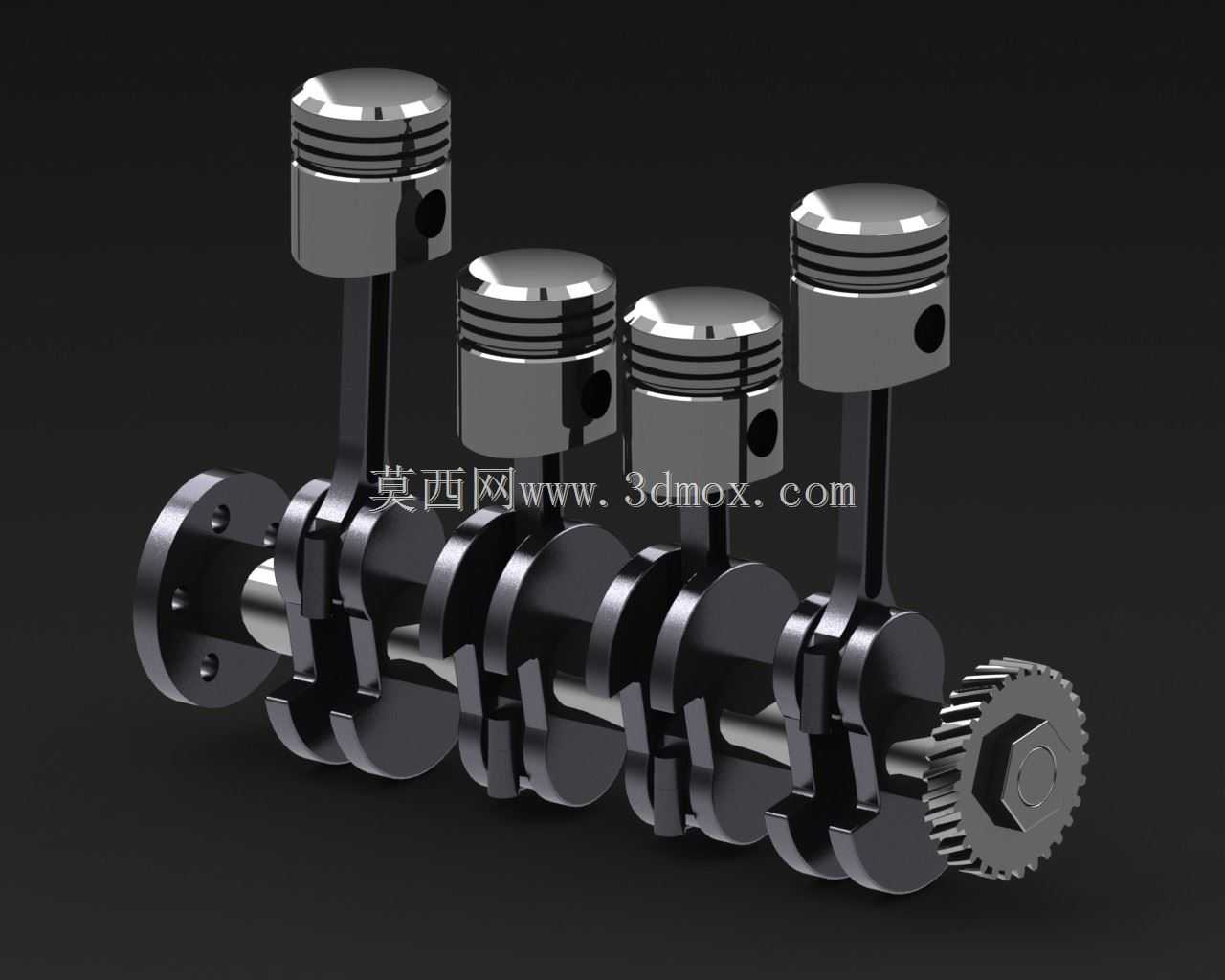

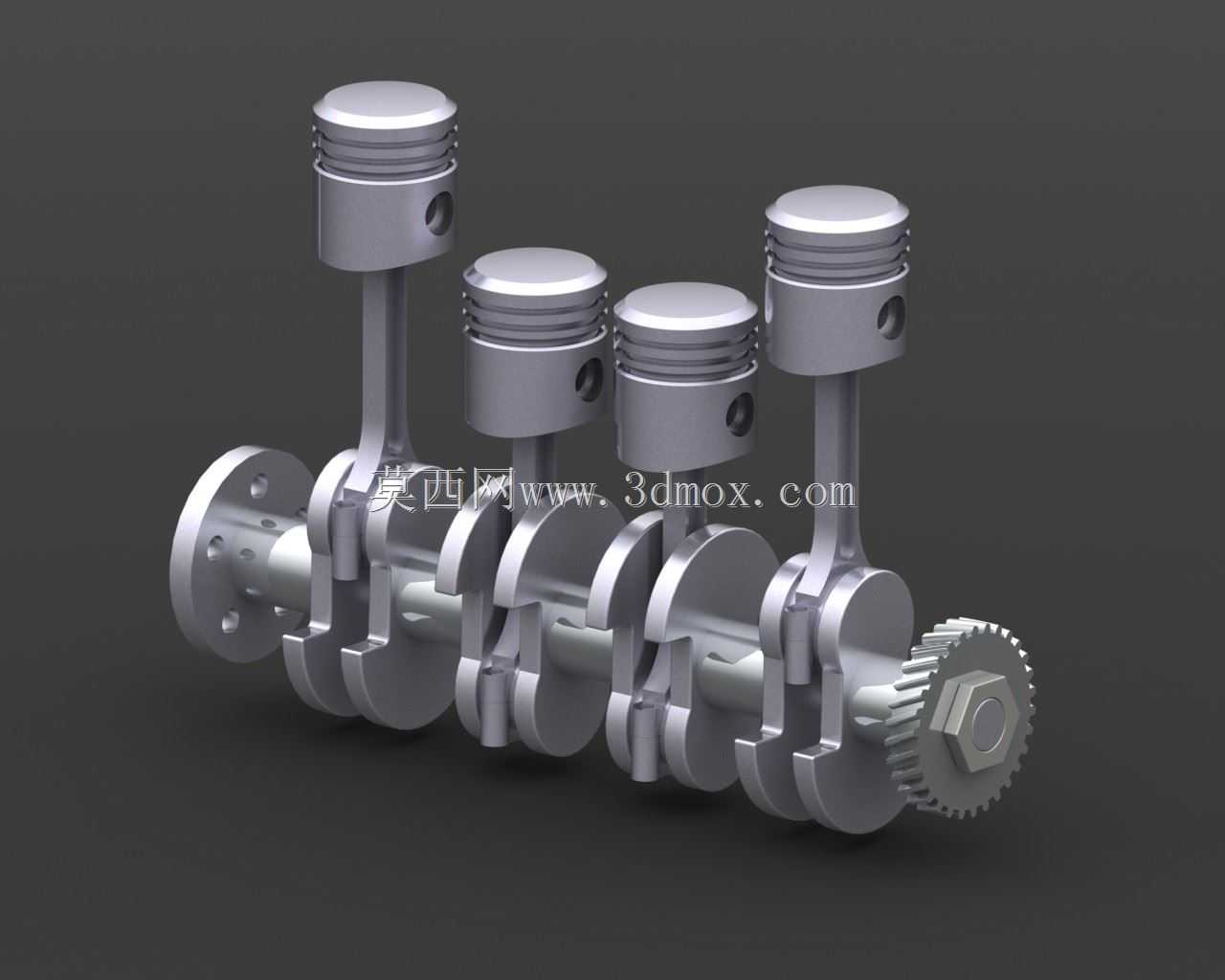

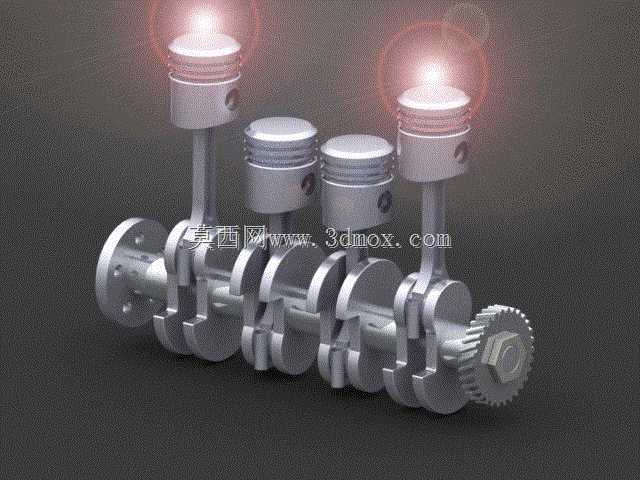

直列四缸内燃机曲柄连杆机构结构展示

　　这套直列四缸动力单元的核心结构模型，完整还原了往复式内燃机最核心的运动转换组件，从实际工程应用来看，这类结构广泛搭载于普通家用乘用车、轻型商用载货车辆、小型非道路工程机械以及通用动力机组中，是当前小排量动力设备中应用占比最高的结构形式。整套机构的核心功能是完成燃料化学能到旋转机械能的转换，四个活塞沿汽缸轴线做等相位差往复运动，通过各自对应的连杆将直线作用力传递到曲轴的曲柄销位置，将活塞的上下直线运动转化为曲轴的连续旋转运动，最终向外输出可直接驱动负载的扭矩。从设计逻辑上看，四个汽缸采用等间距直列排布，相邻汽缸的曲柄销相位差设置为180度，能够保证曲轴每旋转720度的完整工作循环内，四个汽缸按固定顺序依次完成做功行程，

　　让动力输出的扭矩波动控制在合理区间，相比单缸、双缸结构大幅降低运转过程中的振动幅度，同时直列布局的结构形式也能让缸体、缸盖的铸造加工难度控制在合理范围，降低整机生产制造与后期维护的成本。模型中完整呈现了活塞、活塞环、活塞销、连杆、连杆轴瓦、曲轴、正时齿轮、输出端紧固螺母等全部核心零件，各零件的配合边界完全按照实际装配要求设置：活塞裙部与汽缸壁之间预留了符合热膨胀要求的配合间隙，活塞销与连杆小头、活塞销座的配合采用全浮式设计的尺寸边界，连杆大头与曲柄销的配合位置预留了轴瓦安装空间，曲轴的主轴颈位置对应缸体主轴承座的安装尺寸，输出端齿轮的模数、齿形参数完全匹配正时传动系统的啮合要求，整套曲轴组件的动平衡配重块按照四缸机的平衡特性设计，

　　能够抵消大部分一阶、二阶往复惯性力，减少整机运转时的附加载荷。从安装边界来看，整套曲柄连杆机构的轴向、径向尺寸完全适配常规1.0-2.0升排量直列四缸机型的缸体内部空间，曲轴前后端的伸出长度匹配前端轮系、后端飞轮与离合器组件的安装要求，不需要额外改动缸体结构即可完成装配，可作为动力总成设计阶段的结构参考，也可用于教学场景下演示四缸内燃机的运动原理，帮助从业者直观理解各零件的运动关系与配合要求，在做结构改型时也可直接参考各部件的受力传递路径，优化连杆截面、曲轴圆角等易出现应力集中的位置，提升组件整体的疲劳强度。
