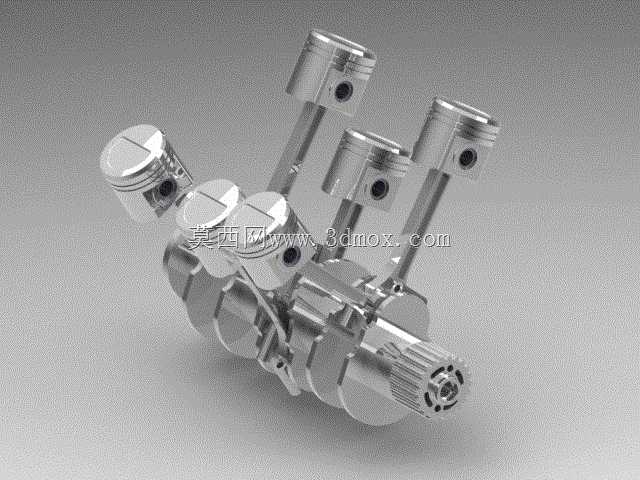

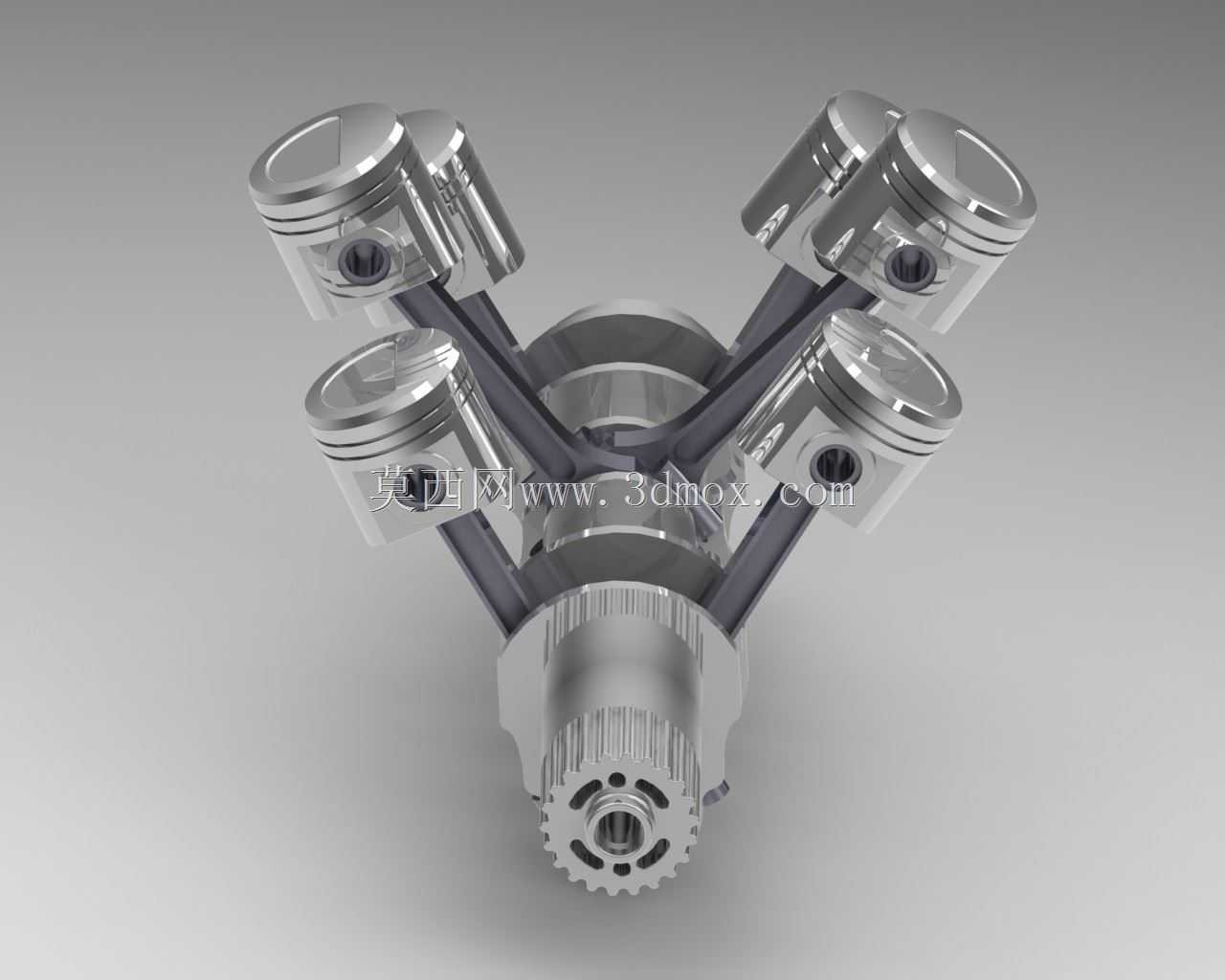

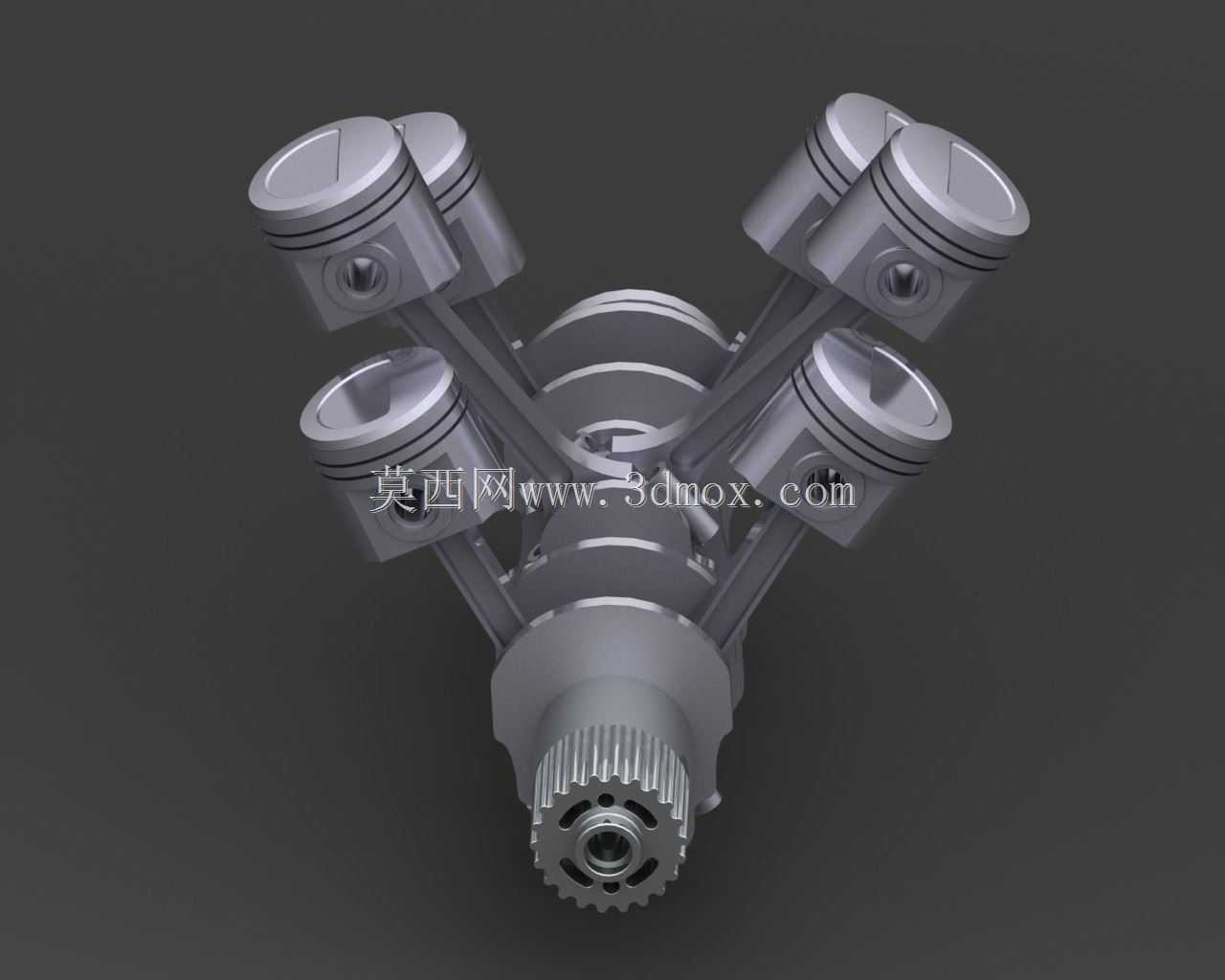

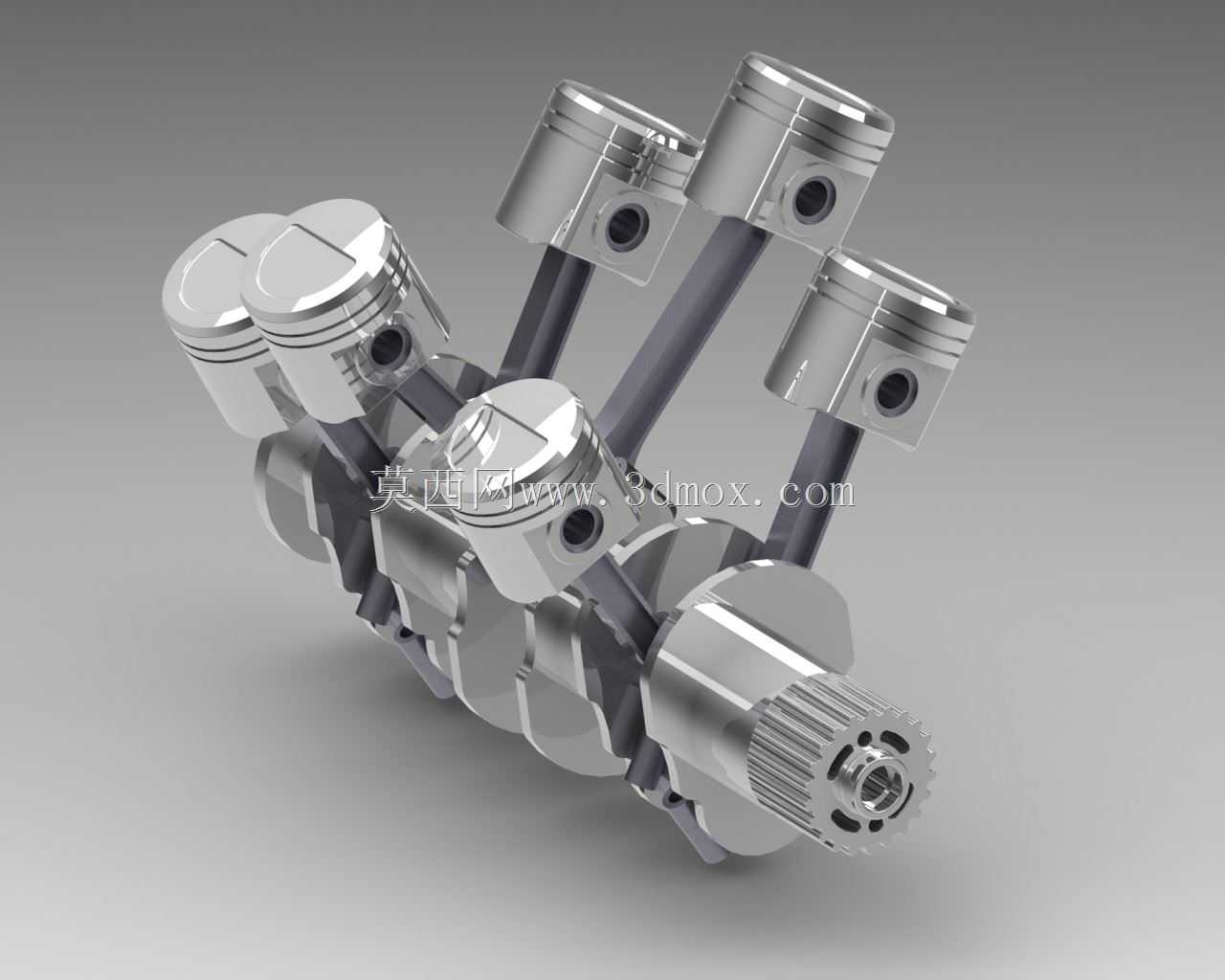

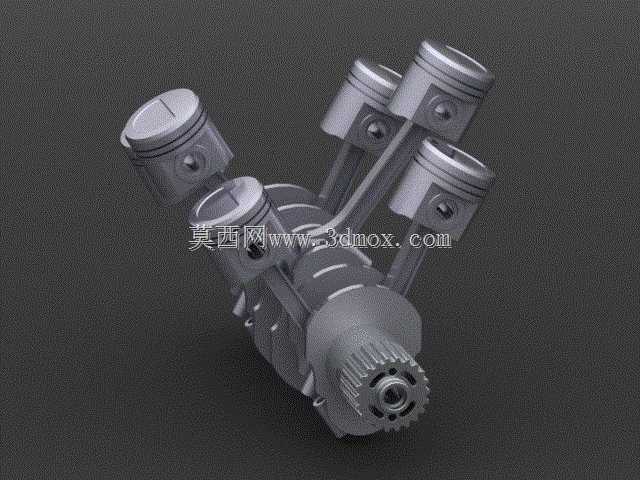

V型六缸内燃机曲柄连杆机构三维结构

　　这套V型六缸动力单元的结构模型，完整还原了往复式内燃机核心做功组件的装配关系，在乘用车动力匹配、小型船舶动力配套、工程机械动力选型场景中，可作为结构校核、教学演示、方案评审的直观参考载体。从实际工程落地角度看，V6布局的核心优势在于曲轴每旋转120度即可完成一个气缸做功，相比直列四缸机型动力输出平顺性更优，同时相比V8、V12机型轴向尺寸更紧凑，能更好适配前置后驱、横置前驱等不同车型的机舱布局边界。模型中清晰呈现了活塞、连杆、曲轴的装配逻辑：活塞采用平顶燃烧室适配设计，裙部预留了活塞环安装槽位，可直接对应量产机型的气环、油环装配尺寸，活塞销与连杆小头的配合采用全浮式设计思路，在工作温度下可自由转动以降低偏磨风险。

　　连杆采用工字形截面结构，在保证抗拉、抗扭强度的前提下尽可能降低往复运动质量，减少高转速下的惯性载荷，连杆大头采用剖分式设计，配合轴瓦与曲轴连杆轴颈连接，装配时可通过定位套保证剖分面的对位精度。曲轴部分采用全支承结构，每个连杆轴颈两侧都设置主轴颈支撑，可有效降低高负荷下的曲轴弯曲变形，曲轴输出端集成了正时齿轮安装位与动力输出法兰，可直接对接飞轮、离合器等传动组件，前端预留了皮带轮、正时链轮的安装接口，匹配前端轮系的附件驱动需求。建模过程中严格遵循了实际量产机型的安装边界约束：两列气缸夹角采用经典的60度设计，这个角度可完美平衡一阶、二阶往复惯性力，不需要额外加装平衡轴就能达到优异的NVH表现，同时气缸体的宽度尺寸控制在合理区间，

　　不会挤占转向机构、悬架塔顶的布置空间。每个气缸的中心距、活塞行程与缸径的比例都参考了量产自然吸气V6机型的参数设定，活塞在上止点时的燃烧室余隙高度、连杆摆动的最小避让间隙都做了干涉检查，可直接用于后续的运动仿真、动力学分析工作。在实际选型参考中，这套结构可帮助设计人员快速评估动力单元的机舱布置可行性，核对进排气歧管、附件轮系的安装空间，也可作为职业院校机械类专业讲解内燃机工作原理的具象化教具，让学习者直观理解四冲程循环中进气、压缩、做功、排气四个行程对应的组件运动状态，理解曲柄连杆机构如何将活塞的往复直线运动转化为曲轴的旋转扭矩输出。
