Amal335/1化油器燃油浮法结构设计

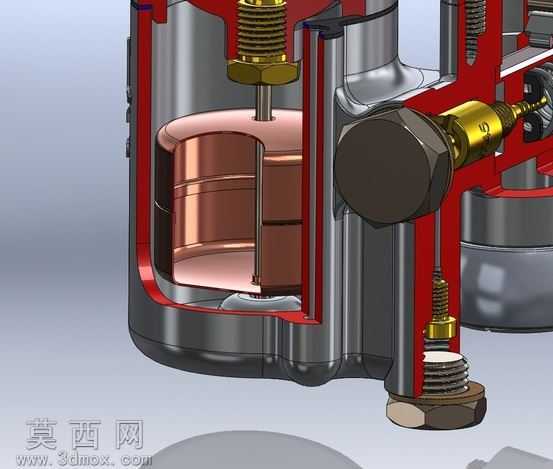

本作品为Amal335/1化油器的燃油浮法结构三维建模成果，建模过程依托三维设计软件完成全参数化特征构建，完整还原化油器浮子室的核心工作结构。建模阶段先对化油器浮子系统的工作逻辑进行拆解，依次完成浮子腔体、铜质浮筒、进油针阀、调节螺栓、密封连接件等独立零件的建模：浮子腔体采用薄壁抽壳特征构建，还原金属壳体的壁厚过渡与安装定位结构；铜质浮筒通过旋转凸台特征生成主体，附加表面压合纹理的细节特征，还原浮筒的配重与密封结构；进油针阀组件拆分出阀体、弹簧、调节端头、密封垫圈等子零件，通过螺旋线扫描生成螺纹结构，还原针阀的行程调节与通断控制功能；底部放油螺栓、侧边油量调节螺钉等附属零件，均按照实际装配尺寸完成六角端头、螺纹段、密封端面的细节建模，保证各零件的装配干涉量控制在合理范围内。材质与渲染阶段，针对不同零件的实际材质属性配置对应材质参数：金属壳体赋予镀铬金属材质，调整反射粗糙度模拟实际加工后的金属光泽；铜质浮筒赋予紫铜材质，调整漫反射颜色与金属度，还原铜材的暖调金属质感；密封垫圈、调节旋钮的非金属部件赋予橡胶、胶木材质，调整哑光属性与表面纹理，区分金属与非金属部件的视觉差异；弹簧类弹性零件赋予弹簧钢材质，还原金属丝的表面反光效果。渲染阶段采用工作室环境光配置，通过剖面展示的方式呈现浮子室内部结构，调整剖切平面位置完整露出浮筒、针阀的配合状态，添加柔和的阴影与环境反射，让内部结构的层级关系清晰可辨。设计过程中针对浮子的浮动工作逻辑进行结构验证，调整浮筒的安装转轴位置、针阀的顶触接触点位置，保证浮筒随油面升降时可顺畅带动针阀完成进油通路的开启与闭合，还原化油器浮子室稳定油面、控制供油压力的核心功能，所有配合面均预留合理的装配间隙，还原实际产品的装配关系与运动逻辑，完整呈现浮法控制供油的结构原理。
