格里均衡器蒸气机机械结构三维设计

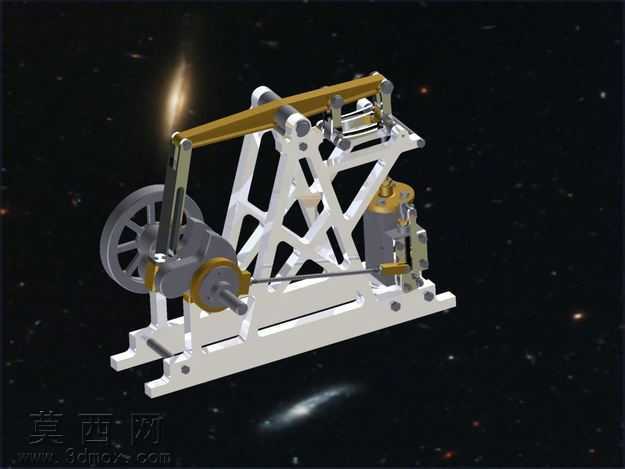

本作品为格里均衡器蒸气机的三维建模设计成果，建模过程严格遵循经典往复式蒸气机的结构原理，依托三维建模软件完成全零件的参数化构建，确保各部件尺寸匹配精准、装配逻辑符合机械传动的实际运行规律。建模阶段首先梳理整机的组成模块，将其划分为支撑机架、曲柄飞轮组、连杆传动组件、气缸活塞组件、配气机构、摇臂横梁组件六大核心部分，针对每一个零件单独创建建模特征，机架部分采用桁架式镂空结构设计，通过拉伸、切除、阵列等基础特征构建出三角稳定支撑的框架形态，既还原了经典蒸气机的轻量化机架设计，也保证了支撑结构的力学合理性。传动部分重点还原曲柄连杆与摇臂的联动结构，对飞轮的辐条造型、曲柄轴的偏心结构、连杆两端的铰接配合结构都做了精细化建模，所有铰接位置都预留了合理的装配间隙，还原真实机械结构的运动空间。气缸组件部分还原了活塞、缸体、气阀的配合结构，缸体外壁的散热结构、端盖的固定螺栓位都按照真实机械设计规范完成建模，配气机构的联动杆件与摇臂组件的连接位做了精准的位置匹配，保证整机虚拟装配后可以实现完整的运动仿真。材质与渲染阶段，针对不同部件的功能属性分配对应材质，机架结构采用哑光灰白色金属漆材质，模拟铸铁机架的涂装质感；传动连杆、摇臂横梁采用黄铜金属材质，还原经典老式蒸气机的铜质构件质感；飞轮、曲柄轴采用深灰色铸铁材质，突出动力部件的厚重金属质感；气缸部分做了金属与局部做旧质感的搭配，还原蒸气机长期运行的工业质感。渲染场景采用深色星空背景，通过三点布光方案突出机械结构的轮廓层次，主光从侧上方打亮主体结构，勾勒出构件的金属反光，辅光补全暗部细节避免结构死黑，轮廓光分离主体与背景，让整机的结构层次清晰呈现，既展示了各部件的装配关系，也还原了经典蒸气机的复古工业美感。设计过程中重点考量了均衡器结构的配重平衡逻辑，对摇臂、连杆的运动行程做了参数化匹配，确保结构运行时的受力均衡，还原格里蒸气机特有的均衡传动设计特点，所有零件的建模都遵循可编辑、可装配的原则，方便后续开展运动仿真、结构优化或者工程图导出工作。
