单级圆柱齿轮传动减速装置结构设计

　　在常规工业传动场景里，这类单级齿轮减速结构是中小功率动力匹配环节最常见的配置，不像多级减速结构那样冗余，也不会因为传动比过大导致单对齿轮负载超限，适配的场景覆盖轻工输送线、小型物料搅拌设备、民用机具动力输出端这些不需要大减速比的工况。做这套结构设计的时候，首先要捋清输入输出端的转矩匹配逻辑，输入端通常对接小功率驱动电机，高转速低转矩的动力经过齿轮副啮合之后，输出端转速降低、转矩提升，刚好匹配执行端需要低转速大扭力的作业需求。

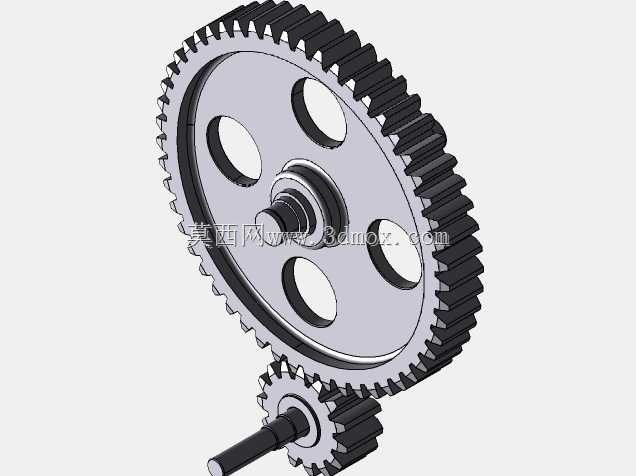

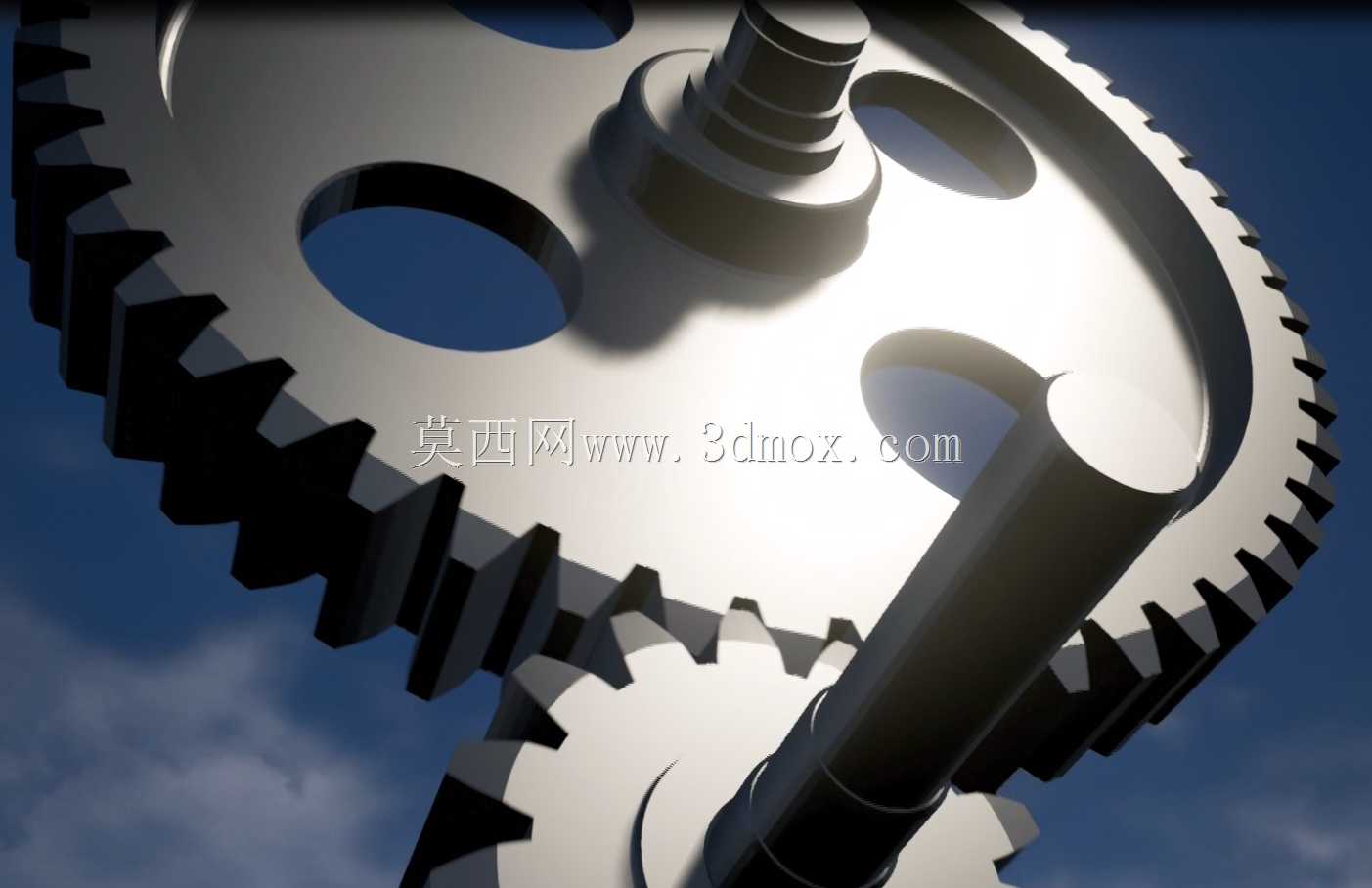

　　从结构布局来看，这套单级减速结构采用外啮合直齿圆柱齿轮配对，主动轮齿数少、从动轮齿数多，传动比由两轮齿数比直接决定，设计时首先要根据负载端的额定转速反推所需传动比，再校核齿面接触强度与齿根弯曲强度，避免长期满负载运行出现齿面点蚀或者断齿问题。齿轮的齿形参数按照标准渐开线齿廓设计，压力角取常规20度，保证啮合过程中传动平稳，不会出现过大的传动间隙导致的启停冲击。齿轮本体采用辐板式结构，大尺寸从动轮上开设均匀分布的减重孔，在不降低轮体结构强度的前提下减少整体转动惯量，降低启停过程中的动态冲击，同时也能节省加工原材料成本。

　　安装边界方面，这套结构的输入轴与输出轴采用平行轴布局，两轴的中心距由齿轮副的模数、齿数共同决定，设计时要严格控制中心距的公差范围，中心距过大会导致齿轮啮合侧隙过大，传动过程中出现冲击噪音，中心距过小则会加剧齿面磨损，缩短齿轮使用寿命。轴系部分采用阶梯轴设计，轴肩位置用来定位齿轮与轴承的安装位置，轴承选型根据径向载荷与少量轴向载荷的受力特点，选用深沟球轴承即可满足支撑需求，轴承端盖采用凸缘式结构，通过螺栓固定在箱体上，方便后期维护时拆卸调整轴承间隙。

　　实际应用中，这类单级减速结构的传动效率通常能达到96%以上，因为只有一对齿轮啮合副，功率损耗远低于多级减速结构，适合布置在设备动力端与执行端距离较近、安装空间有限的位置。设计过程中还要考虑润滑方式，中小功率低转速工况下采用油浴润滑即可，大齿轮浸在箱体润滑油池内，转动过程中将润滑油带到啮合齿面与轴承位置，不需要额外配置强制润滑系统，结构更简单，维护成本更低。齿轮与轴的连接采用平键周向固定，配合轴端挡圈实现轴向定位，保证传递转矩时不会出现相对窜动。

　　从外形尺寸来看，整套减速结构的径向尺寸由大齿轮的齿顶圆直径决定，轴向尺寸由轴系零件的总宽度加上箱体壁厚决定，安装时需要保证输入轴与电机输出轴的同轴度，输出轴与负载端传动轴的同轴度，避免额外的附加载荷作用在轴与轴承上，导致零件过早失效。日常运维过程中，只需要定期检查箱体内润滑油的油位与清洁度，观察运行过程中是否有异常噪音或者温升，就能保证结构长期稳定运行。这类结构的设计难点不在于复杂的传动链排布，而在于细节参数的匹配，比如齿轮侧隙的控制、轴系刚度的校核、密封结构的设计，这些细节直接决定了整套减速装置的实际使用寿命与运行平稳性，很多现场出现的漏油、噪音大、齿轮过早磨损问题，往往都是这些细节参数设计不到位导致的，而非整体结构方案的问题。
