工厂环形分拣输送工位布局三维设计

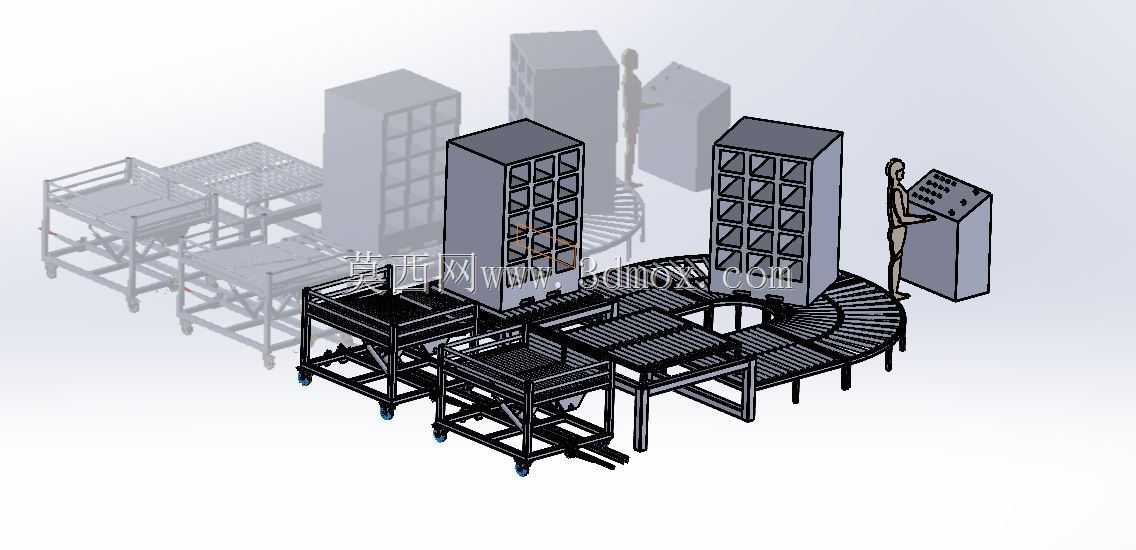

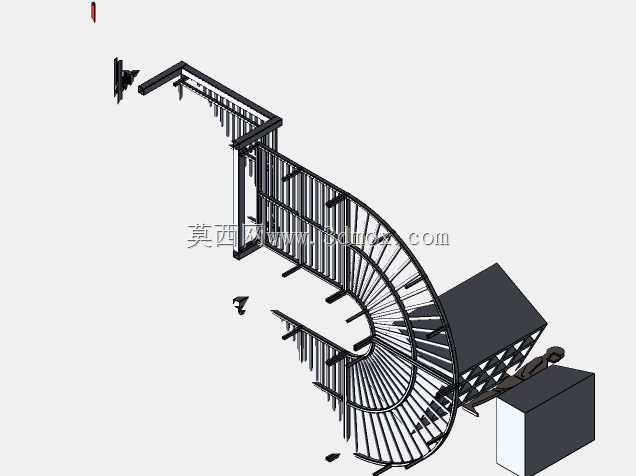

　　这套三维布局方案针对离散制造车间的物料分拣、暂存与周转环节设计，核心采用弯道滚筒输送机构成环形作业回路，替代传统直线输送线的折返占地问题，适配车间边角区域的空间利用需求。从结构设计逻辑来看，环形输送段的转弯半径经过反复校核，既保证标准周转箱在弯道输送时不会出现卡滞、侧翻问题，也预留了两侧作业人员的操作空间，每个工位旁配置带脚轮的网格周转料架，料架高度与输送线工作面齐平，作业人员无需大幅抬升手臂即可完成物料取放，降低长时间作业的疲劳度。布局中设置的立式物料存储柜采用分格设计，单格尺寸匹配常用零件盒的外形规格，柜体底部预留100mm的垫高空间，避免地面潮气侵蚀存放的工件，同时方便清洁设备对地面的清扫作业。

　　操作工位的控制台采用倾斜式面板设计，面板倾角设置为15度，符合站立作业时的人机工程学视角，控制台内部预留了电气元件的安装空间，走线槽沿设备框架内侧布置，避免线缆外露造成的安全隐患。整套布局的安装边界控制在8米×6米的矩形区域内，所有移动料架均配置带刹车的万向脚轮，可根据生产节拍灵活调整工位位置，当产线换型时无需大规模拆解固定设备，仅需调整料架与控制台的摆放位置即可适配新的作业流程。输送线的支架采用方管焊接结构，支脚配置可调脚杯，可适应车间地面±20mm的高度差，保证输送面整体水平度误差控制在2mm以内，避免物料在输送过程中出现滑移偏位。设计过程中还考虑了人员作业的安全距离，输送线转动部位全部设置可拆卸的防护挡板，挡板采用快拆结构，

　　方便后期对滚筒、传动部件的维护保养，作业通道的最小宽度保留了900mm，满足作业人员侧身避让周转小车的通行需求。立式存储柜与输送线之间预留了400mm的间隙，既方便人员取放柜内物料，也不会因间隙过大造成无效的空间浪费，每个作业工位旁都预留了废品暂存盒的放置位置，方便作业人员及时分拣不合格品，避免不良品流入下一道工序。
