500千瓦工业驱动用电动机三维结构

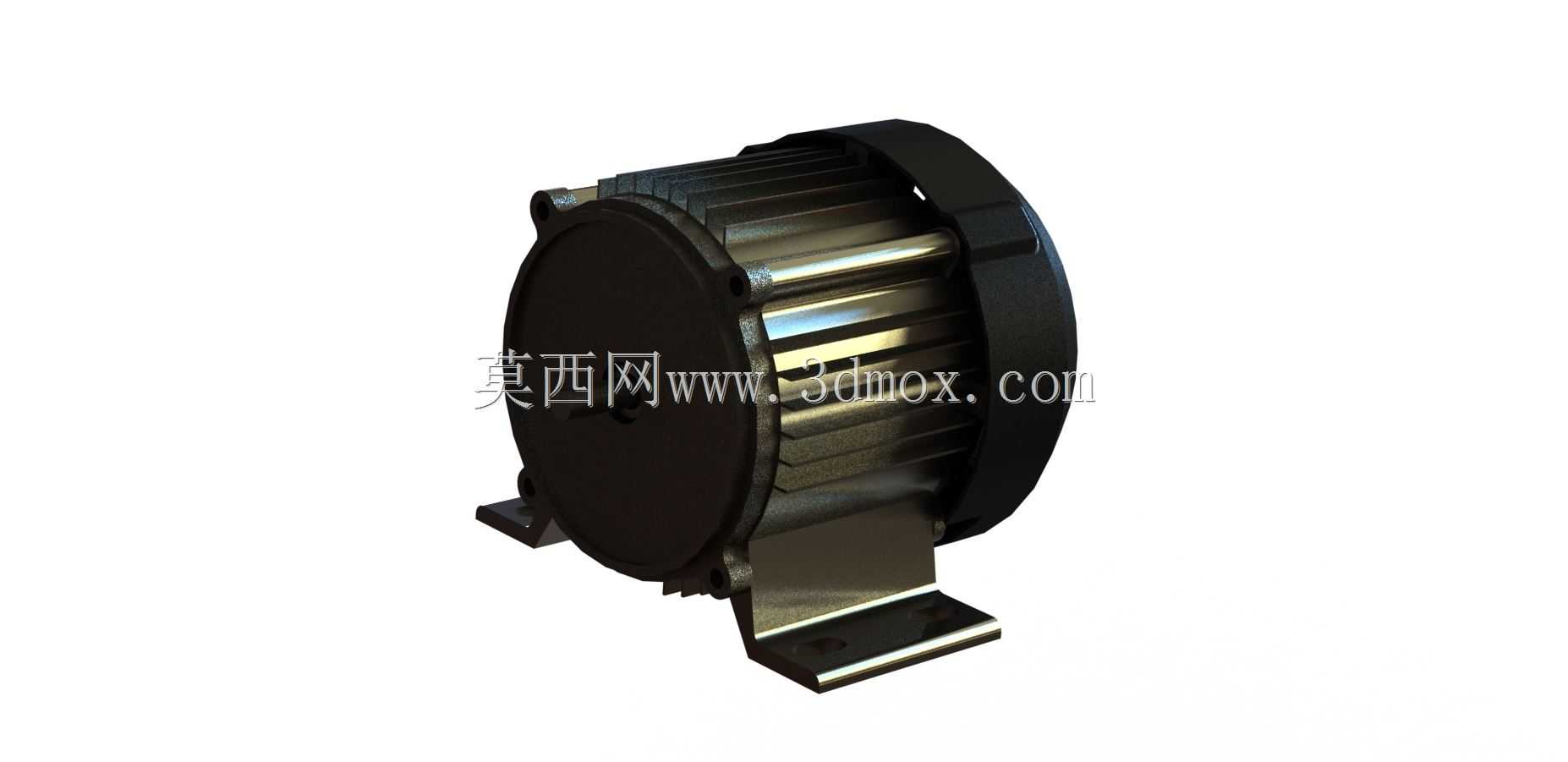

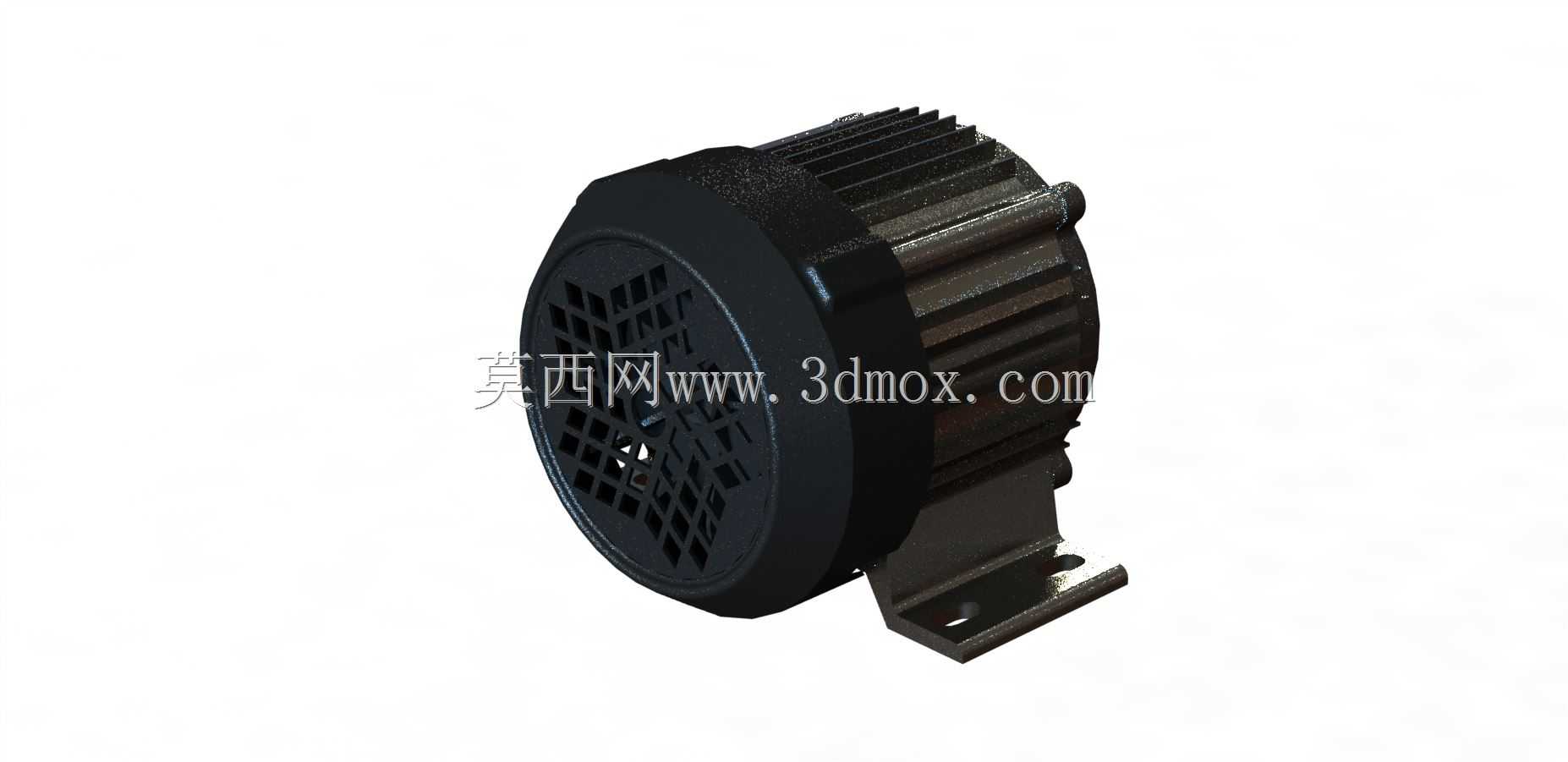

　　这款500千瓦功率等级的电动机，主要面向工业场景中需要持续稳定大扭矩输出的重载驱动需求，常见于矿山输送设备、大型风机泵组、冶金生产线辅机、建材加工机械等工况，作为整套设备的核心动力源，承担电能向旋转机械能转换的核心功能，可适配长时间连续运行的作业要求，能在常规工业厂房环境下保持稳定输出，匹配多数通用工业设备的动力输入接口标准。从结构设计来看，机壳采用带径向散热筋的一体式铸造成型结构，散热筋沿电机轴向均匀排布，可在电机运行时通过自然对流或配套冷却风路带走绕组产生的热量，避免温升过高影响绝缘寿命；电机非输出端设置格栅式通风端盖，既可以阻挡大尺寸杂物进入电机内部碰擦绕组，又能保证冷却空气的流通截面积，兼顾防护与散热需求。

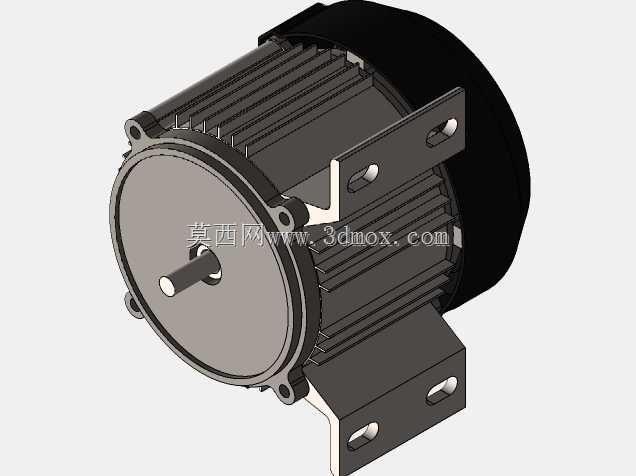

　　底部安装脚座与机壳为一体化刚性连接结构，脚座上开有两个长圆形安装通孔，可适配一定范围内的安装孔位偏差，降低现场安装时的对位难度，安装面的平面度经过加工控制，能保证电机固定后与被驱动设备的同轴度，减少运行过程中的振动与轴承额外载荷。输出端采用阶梯轴结构，预留了标准键槽位置，可通过联轴器、皮带轮等传动部件与负载连接，轴伸长度与直径匹配同功率等级通用传动件的安装尺寸，无需额外定制转接件即可完成装配。设计过程中优先考虑了现场运维的便利性，端盖与机壳的连接采用标准紧固件排布，拆卸时无需特殊工装即可完成轴承检查、绕组清灰等常规维护操作；整机的重心落在安装脚座的支撑范围内，固定后不会出现额外的倾覆力矩，可降低安装底座的结构强度要求。

　　接线盒位置设置在机壳侧面的常规操作高度，方便现场电工进行电源接线与相位检测，接线腔内部预留了足够的线缆弯曲空间，适配不同线径的动力线缆接入。从安装边界来看，整机径向尺寸以散热筋的最外圆为最大轮廓，轴向尺寸从非输出端格栅端面到输出轴轴伸端面为总长度，安装时需要在非输出端预留至少可供端盖拆卸的操作空间，输出端需要预留传动件安装与调整的空间，底部安装孔的跨距、孔径均符合对应功率等级电机的通用安装尺寸规范，可直接替换同安装规格的老旧电机，无需对原有设备底座进行二次加工。
