工业密封防护门结构三维设计

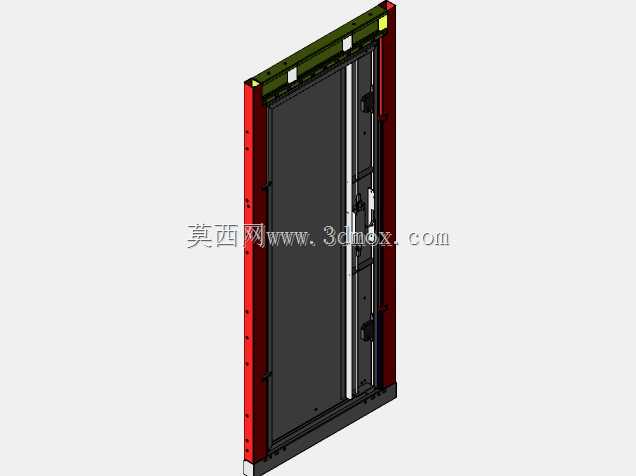

　　这款门体结构主要面向工业设备舱、特种柜体、密闭隔间的防护场景设计，可适配需要一定密封性能、侧边锁紧的安装需求，常见于工控机柜、小型设备防护隔间、特种仓储单元的出入口位置，承担空间分隔、外部冲击防护、密闭隔挡的实际作用。从结构设计逻辑来看，整体采用侧边嵌入式安装思路，门框侧边预留了均匀分布的安装孔位，可直接通过紧固件与舱体侧壁的安装基面贴合固定，安装时需保证门框侧边与基面的平面度公差控制在合理范围，避免后续门体开关出现卡滞、密封不严的问题。门体主体采用平板式主面板加侧边加强框的结构，主面板厚度根据防护等级需求匹配，侧边红色的加强边框既承担结构补强作用，也可作为密封胶条的安装基座，胶条嵌装在边框与门页贴合的槽位内，

　　门体闭合时可通过挤压胶条实现缝隙填充，满足基础的防尘、防溅密封需求。锁紧机构采用多点式侧边锁结构，沿门体开合侧边竖向布置多组锁止卡扣，配套的传动连杆可实现单点操作带动多点同步锁止，操作时转动把手即可带动连杆上下位移，驱动所有卡扣同步卡入门框对应的锁位，无需逐点锁固，大幅提升开关门的操作效率，同时多点锁止的结构可让门体各位置受力均匀，避免长期使用后门板出现局部变形、密封失效的问题。门体顶部设置了导向限位结构，可在门体开合过程中限制门页的摆动幅度，避免开关过程中门页与门框发生剐蹭，底部配套的承托导向件可承担门体部分竖向载荷，减少合页位置的受力负担，延长整体结构的使用寿命。设计过程中重点考量了安装边界的适配性，

　　门框整体外轮廓尺寸可根据实际安装洞口的尺寸做参数化调整，锁具组件、加强筋的位置可随门体高度等比例排布，无需重新做整体结构的受力校核，可快速适配不同规格的安装需求。门页与门框的铰接侧采用隐藏式铰接结构，铰接件内嵌在门框侧边的槽位内，既不会突出门框外表面影响安装贴合度，也可避免外部杂物进入铰接缝隙造成卡滞，铰接位置的转动副预留了合理的配合间隙，可适配一定范围内的安装基面误差，降低现场安装的调试难度。
