工业防护密闭门结构三维设计方案

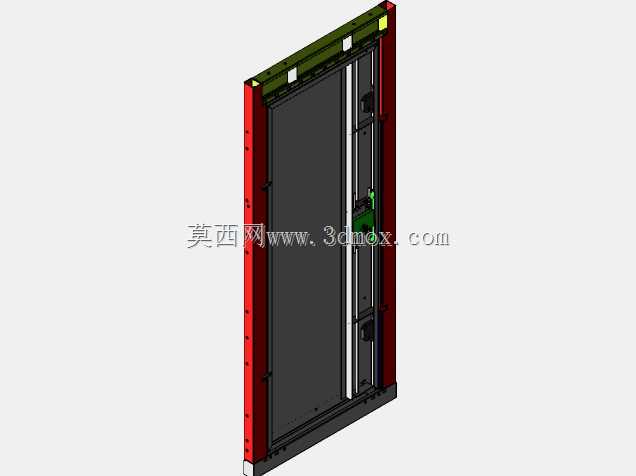

　　这款门体结构主要面向工业特种防护场景设计，可适配地下管廊、设备隔间、特种仓储等对密闭性、结构强度有明确要求的安装场景，核心作用是在闭合状态下实现空间物理分隔，兼顾防护、密封与便捷启闭的使用需求。从结构组成来看，整体采用框扇分体式设计，外侧门框采用加厚型材折弯成型，沿门洞周圈设置连续安装孔位，可直接通过膨胀螺栓与土建墙体或设备舱钢结构边框完成固定，安装边界预留了密封胶条的嵌装槽位，闭合后可通过胶条的压缩形变填充框扇之间的装配间隙，阻断粉尘、潮气甚至压力气流的贯通路径。门扇主体采用多层复合结构，外侧承力面板与内部加强筋组焊接为整体，既控制了门体整体自重，又能保证受侧向载荷时的结构刚度，避免长期使用出现扇体变形导致的密封失效。

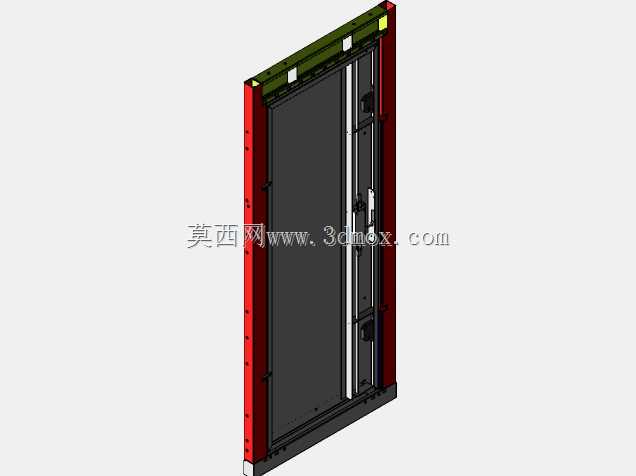

　　启闭机构采用侧置多锁点联动设计，沿门扇开合侧竖向布置多组锁舌，通过中部的操作手柄同步驱动，锁止时所有锁点同时卡入门框对应锁座，相比单点锁闭结构，可让整圈密封胶条受力更均匀，不会出现局部间隙过大的问题。门扇与门框之间采用暗藏式合页连接，合页转轴带自润滑轴套，长期启闭无需频繁加注润滑脂，同时合页位置设置了可调偏心结构，安装时可根据现场实际装配误差微调门扇的前后、左右位置，抵消土建施工或钢结构焊接带来的尺寸偏差，保证整圈密封间隙均匀一致。设计过程中优先考虑了现场安装的容错性，门框型材的安装孔位预留了长圆孔调节余量，允许安装时在水平、竖向方向有一定的调整空间，降低现场安装的对位难度。门体侧边预留了密封件的更换空间，

　　后期维护时无需整体拆卸门扇，即可快速完成老化胶条的更换作业。从使用逻辑上，操作手柄的转动行程经过优化，单次90度转动即可完成全部锁点的解锁与锁止，操作人员无需额外辅助工具即可完成门体启闭，适合应急状态下的快速操作需求。门扇表面的结构筋布局经过受力校核，在常规工业碰撞载荷下不会出现局部凹陷，外侧红色涂装区域为警示标识区，可提醒过往人员注意门体边界，避免磕碰。整体结构没有采用复杂的异形曲面，所有零部件均采用常规钣金折弯、型材切割、标准机加工工艺即可生产，不需要开制特殊模具，适合小批量定制化的项目需求，可根据实际门洞尺寸调整整体宽高参数，同时保持核心锁止、密封结构的通用性。
