科姆普莱特尼4号站台结构三维设计

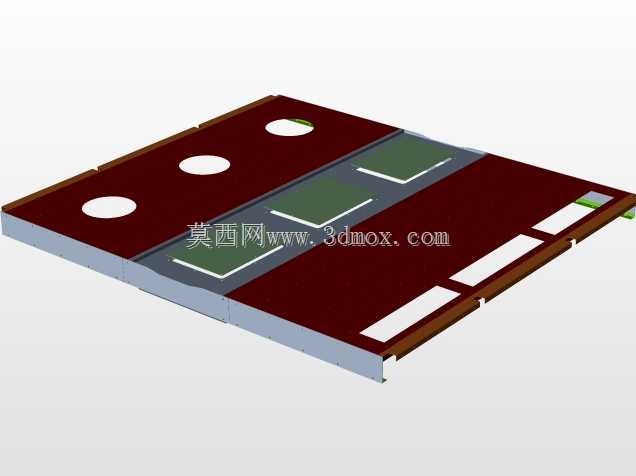

　　该结构件面向车间工位排布、产线接驳区域的承载需求设计，整体采用模块化拼接思路，主体承载面选用深红棕色防滑面板材质，表面预留三处圆形通孔，可直接适配工位上的气动管路走线、设备定位销安装或者小型工装的固定需求，无需后期在现场对面板进行二次开孔加工，能有效缩短现场安装的调整周期。面板中间区域嵌入三块矩形绿色功能区，该区域做了平整度强化处理，可作为精密检测工位的放置基准面，或是小型装配作业的操作区，周边预留的浅灰色边框为走线槽安装位，可将产线的供电、信号线缆全部收纳在边框下方的空腔内，避免线缆外露带来的作业安全隐患。结构边缘设置的多处长条形白色开孔为快装卡扣位，可直接与相邻的同系列平台单元进行拼接，无需额外的连接角码，

　　拼接后整体平面度公差可控制在0.2mm每米范围内，满足多单元组合后的大尺寸平台使用要求。结构底部采用折边加强设计，侧边的灰色折边高度统一，既可以作为整体结构的加强筋提升面板的抗形变能力，也能在安装时直接卡入配套的支撑立柱卡槽，安装时不需要额外校准水平，折边上预留的缺口为管线引出位，可根据现场布线需求选择对应位置的缺口走管，不用现场切割折边。从安装边界来看，单块单元的长宽比例适配常规车间的柱距排布，可单块独立作为小型操作工位使用，也可多块横向、纵向拼接组成长条形的产线接驳平台，或是环形的装配作业区，拼接处的缝隙可控制在1mm以内，不会出现卡滞工件、积留杂物的问题。设计过程中充分考虑了车间日常使用的磨损问题，面板表面做了耐磨涂层处理，

　　可承受常规工装、工件的拖拽摩擦，长期使用不会出现大面积掉漆、凹陷的问题，边缘的折边做了圆角钝化处理，避免作业人员磕碰受伤。整体结构没有冗余的装饰性设计，所有的开孔、折边、拼接结构都围绕实际安装、使用的需求设置，不管是作为独立的钳工工位平台，还是自动化产线的中转接驳台，都能直接适配，不需要做大幅度的结构修改，建模时所有的安装孔位、拼接卡扣的尺寸都做了参数化关联，若需要调整单块单元的尺寸，可直接修改参数快速生成对应规格的模型，适配不同大小的车间场地布局需求。
