车间线旁管材周转转运料架结构设计

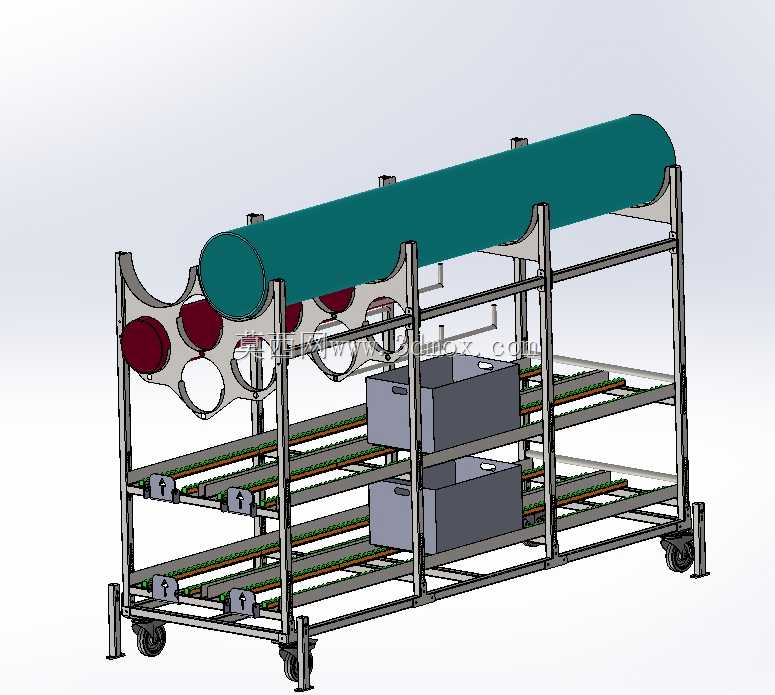

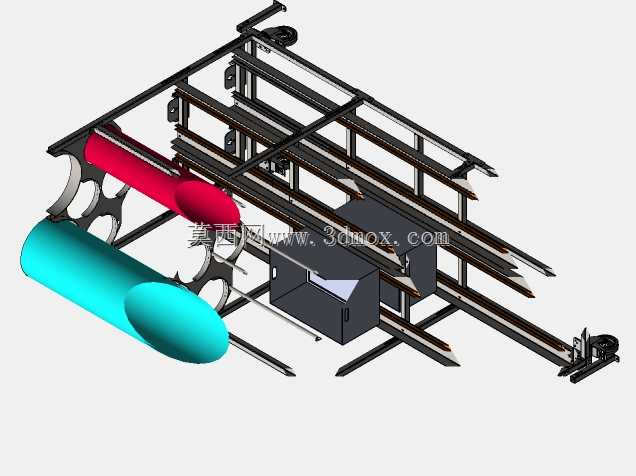

　　这款线旁管材周转料架主要面向机加工车间、焊装产线的长圆管类物料定向配送场景，适配生产现场从原料暂存区到工位旁的短距离驳运需求，解决传统管材堆放占地大、取料效率低、转运过程易磕碰划伤的实际问题。整体框架采用标准精益管搭配金属连接件拼接成型，底部配置带刹车的万向脚轮，同时在四个角设置可升降支撑脚，转运时收起支撑脚依靠脚轮移动，到达指定工位后降下支撑脚实现料架的稳定固定，避免作业过程中料架滑移引发安全隐患。料架上层设置多组圆弧定位卡槽，卡槽内侧粘贴软性缓冲垫，可同时容纳多根不同直径的长圆管物料，卡槽间距根据常规管材的外径尺寸做适配设计，放置后管材不会出现滚动、相互挤压的情况，取放时单根管材可独立抽出，不会连带相邻物料移位。

　　中层与下层配置多组平行布置的流利条滑轨，滑轨倾斜角度设置为3度，依靠物料箱自身重力实现先进先出的补料逻辑，滑轨两侧设置导向挡边，避免物料箱滑动过程中出现卡滞、脱轨的问题，每层滑轨端部都设置限位挡块，防止物料箱滑出料架。设计过程中优先考虑现场作业的人机工程，上层管材放置位的高度控制在1.2米到1.6米区间，作业人员站立状态下无需过度抬手或弯腰即可完成取放，下层流利条货架的最低层高度距离地面0.3米，避免物料箱拖地积灰，同时预留足够的空间方便清洁地面。整体料架的宽度控制在0.8米，适配车间内部1米宽的人行通道通行要求，长度根据常规6米定长管材的支撑需求设置为1.5米，三点式支撑可避免长管材放置后出现中部下垂变形的问题，

　　框架所有连接位置都做防松处理，反复周转过程中不会出现连接件松动的情况。料架侧面预留标识牌安装位，可粘贴物料型号、数量、配送工位等信息，方便物流人员快速核对物料，适配多品种小批量的生产配送模式，整体结构无复杂焊接件，所有部件均可快速拆解更换，后期维护成本低，可根据现场物料尺寸变化灵活调整层间距与卡槽规格。
