手动螺旋压紧式工装夹具结构设计

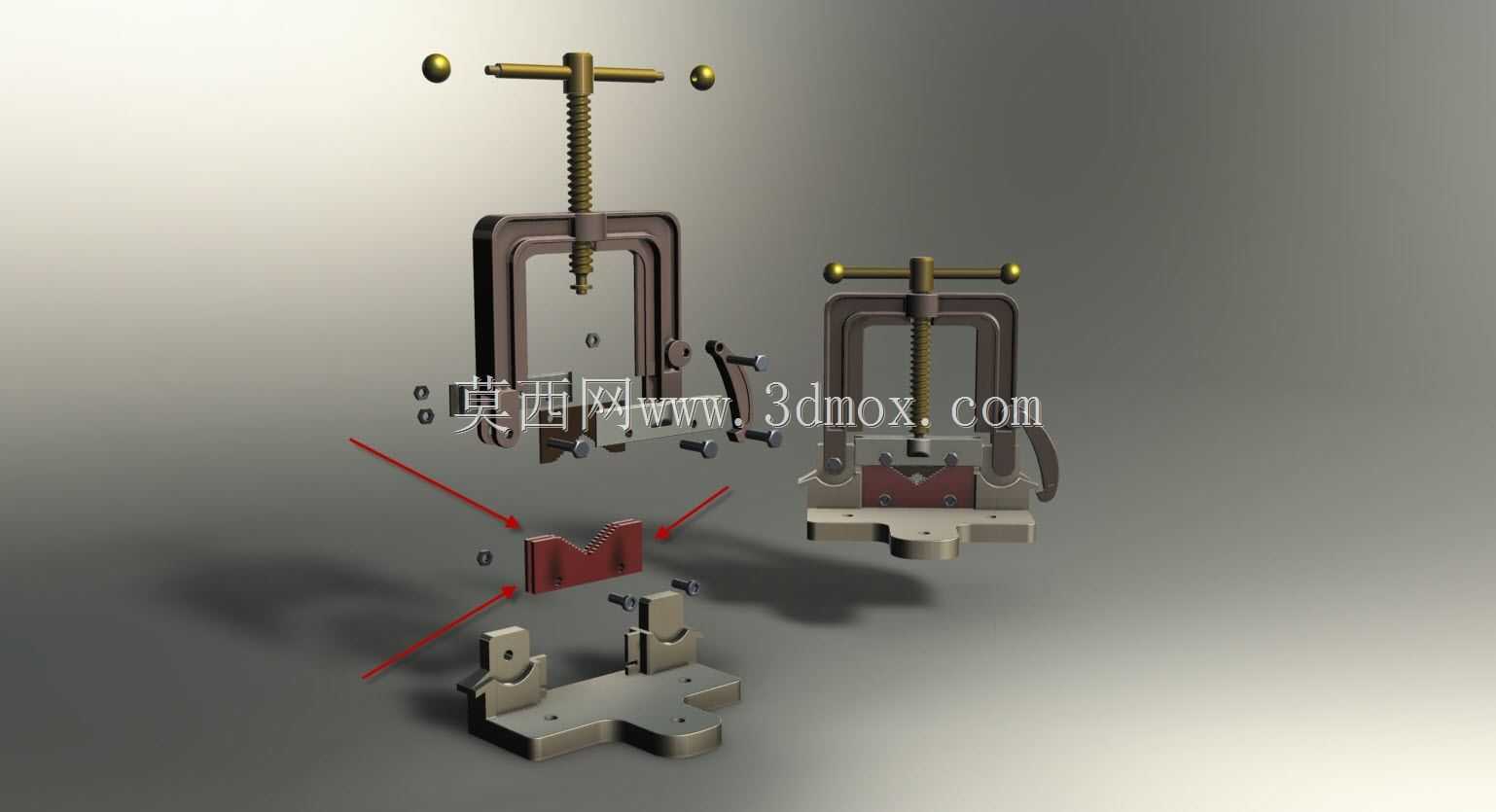

　　这类手动螺旋压紧夹具，多应用在小型零部件的铣削、钻孔、攻丝等机加工工序的工件装夹环节，也可用于装配工位的零件临时定位固定，在小批量零件加工、维修现场的临时装夹场景中适配性极强，无需外接动力源，依靠人力操作即可完成夹紧动作，对作业场地的配套条件要求极低。从结构设计逻辑来看，整套夹具采用C型开放式框架作为主体承载结构，这种框架形式的优势在于装卸工件的操作空间充足，操作人员可以从框架的正面、侧面快速取放待加工零件，不会被框架结构干涉操作路径。顶部的T型转动手柄配合梯形传动螺杆，将手柄的旋转力矩转化为压头的直线下压力，梯形螺杆的自锁特性可以保证夹紧后不会因为加工过程中的振动出现松脱，无需额外增加锁止结构，简化了整体结构的零件数量。

　　配套的定位底座设置了两个定位凸台，与待压紧零件的底部定位槽精准配合，能够限制零件在水平方向的X、Y轴位移以及绕Z轴的转动自由度，压头下行时仅需提供Z轴方向的压紧力，即可完成零件的完全定位，符合六点定位原理的设计要求，避免过定位导致的零件装夹变形。从安装边界来看，底座的安装孔位采用对称式布局，孔距适配常规的机床工作台T型槽间距，可以直接通过T型螺栓固定在铣床、钻床的工作台上，也可以配合简易焊接支架作为独立的装配工装使用，整体框架的开口高度可以满足厚度在50mm以内的零件装夹需求，压头的行程覆盖常规小型零件的厚度范围，无需频繁调整初始位置即可适配同系列不同规格的零件装夹。在实际使用过程中，这类夹具的压头端面做了防滑纹理处理，

　　压紧时不会出现零件滑移的问题，框架的侧壁厚度经过强度校核，在最大夹紧力作用下的形变量控制在0.02mm以内，不会因为框架变形导致装夹精度下降。相比气动、液压类的夹紧工装，这类纯机械结构的螺旋夹具故障率极低，日常仅需定期在螺杆传动部位涂抹润滑脂即可维护，不存在气动管路漏气、液压元件漏油的隐患，在无气源、电源的野外维修作业场景中也能正常使用。拆分式的结构设计让易损件的更换十分便捷，当压头出现磨损、螺杆螺纹出现损伤时，仅需拆卸对应部位的连接销即可完成零件更换，无需整体报废整套夹具，能够有效降低工装的长期使用成本。针对不同形状的待加工零件，仅需更换底座上的定位块以及压头的端头形状，即可快速适配异形零件的装夹需求，具备较强的工装拓展性，在多品种小批量的加工场景中能够大幅减少专用工装的制作数量，缩短生产准备周期。
