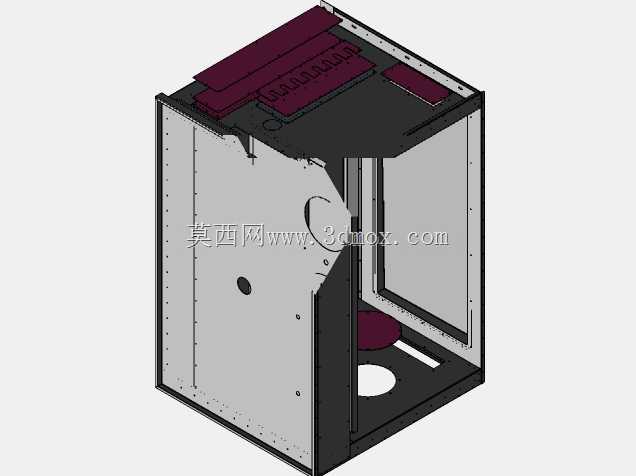

马约卡2019钣金柜体结构三维设计

　　这款钣金柜体结构在工业现场多作为专用设备的承载外壳使用，常见于小型工控机组、专用检测设备、嵌入式工业控制终端的外层防护与安装载体，适配车间工位固定安装、生产线旁配套挂载等多种部署场景。从结构设计逻辑来看，整体采用折弯钣金拼接的框架式结构，侧板与主体框架通过密集的定位孔配合紧固件连接，既保证了柜体整体的结构刚性，也为后期内部元器件的拆装维护预留了足够的操作空间，无需整体拆解柜体即可完成内部组件的更换与调试。柜体顶部设计有分层式的安装位，可适配不同规格的电源模块、控制板卡的平铺安装，预留的走线槽位能够规整梳理内部强弱电线路，避免线路杂乱引发的信号干扰与安全隐患。柜体正面的异形开孔并非随意设计，上部的弧形缺口是为了适配操作面板的嵌入安装，

　　保证操作界面与柜体表面齐平，下部的圆形与长条形开孔分别对应散热风道、外接接口的安装位置，无需二次开孔即可完成常规外设的接驳。从安装边界来看，柜体整体为立式长方体结构，底部预留了地脚安装孔位，可直接固定在工作台面或者配套支架上，侧板的安装孔位兼容标准工业导轨的挂载需求，既可以独立落地放置，也可以嵌入到大型设备的机架内部作为功能子舱使用。设计过程中充分考虑了钣金加工的工艺特性，所有折弯边都预留了合理的折弯半径，避免加工过程中出现板材开裂的问题，拼接处的重叠边设计既提升了柜体的密封防护性能，也减少了焊接工序的使用，降低加工成本的同时提升了装配效率。内部的空间划分做了功能分区，左侧板预留的多个小孔位用于安装内部走线的固定线卡，后部的框架结构预留了设备挂装的支撑点位，可根据实际搭载的设备重量加装加强筋，满足不同负载的安装需求。
