双层齿轮立式旋转支撑支架结构

项目分类:通用机械零部件 发布时间:2021-11-12 ID:388373
  • 双层齿轮立式旋转支撑支架结构

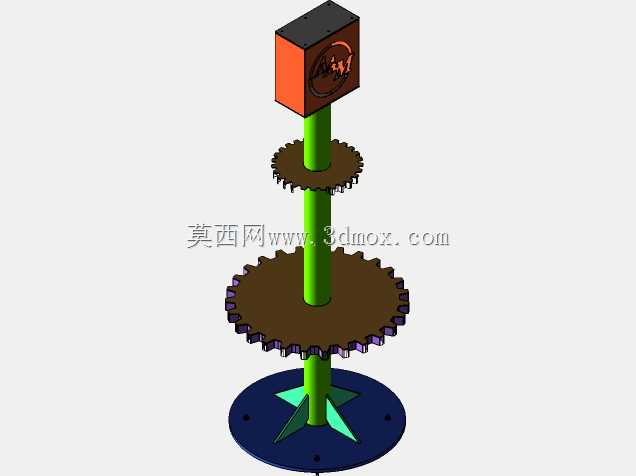

  这款立式旋转支撑结构在轻工生产线的物料转位工位、小型展示设备的旋转承载单元、实验台的可调角度工装架场景中都能见到适配应用,核心作用是为上部搭载的功能模块提供稳定的竖向支撑,同时通过齿轮啮合传动实现可控的定轴旋转动作,满足工位切换、角度调整的实际作业需求。从结构设计逻辑来看,底部采用圆形法兰式安装底座,底座上设置三个对称分布的安装孔位,可通过螺栓直接固定在设备台面或者预埋基础上,底座与中心竖杆的衔接处设置三角放射状加强筋,抵消上部载荷带来的弯矩,避免竖杆根部出现应力集中导致的形变,保障长期运转的结构稳定性。中心竖杆采用等径直杆结构,作为整个旋转组件的定位基准轴,上下两层齿轮均通过轴套与竖杆配合,下层齿轮直径更大、齿模数更高,

  作为主传动轮承接外部输入的扭矩,上层小直径齿轮作为从动输出端,直接与上部搭载的功能模块连接,两层齿轮的齿形参数经过匹配计算,可根据实际传动比需求调整啮合关系,实现不同转速的旋转输出。上部的方形安装盒通过连接法兰固定在上层齿轮的顶面,安装盒侧面预留走线槽位,可容纳上部功能模块的线缆穿过,避免旋转过程中出现线缆缠绕的问题,安装盒的顶面设置四个角位安装孔,可直接固定传感器、小型工装夹具、展示牌等不同类型的搭载件。整个结构的安装边界控制在较小范围内,底座直径不超过常规工装台的安装孔位间距,整体高度可根据实际工位的竖向空间需求调整竖杆长度,齿轮与竖杆的配合面采用间隙配合设计,既保证旋转过程的顺畅度,

  又能控制径向跳动量在机械传动允许的公差范围内,避免运转过程中出现卡顿或者晃动。设计过程中优先考虑了装配的便捷性,所有零部件均可从竖杆顶端依次套装,不需要复杂的专用工装即可完成组装,日常维护时仅需拆卸上部安装盒即可对齿轮配合面进行润滑保养,降低了后期运维的工作量。齿轮的齿部采用直齿设计,加工难度低,传动过程中无轴向力,不需要额外设置止推轴承来抵消轴向载荷,简化了整体结构的复杂度,同时直齿传动的传动效率更高,适合低速、轻载的旋转工位使用,能够满足多数民用及轻工领域的旋转承载需求,不会出现过载断齿的问题。
