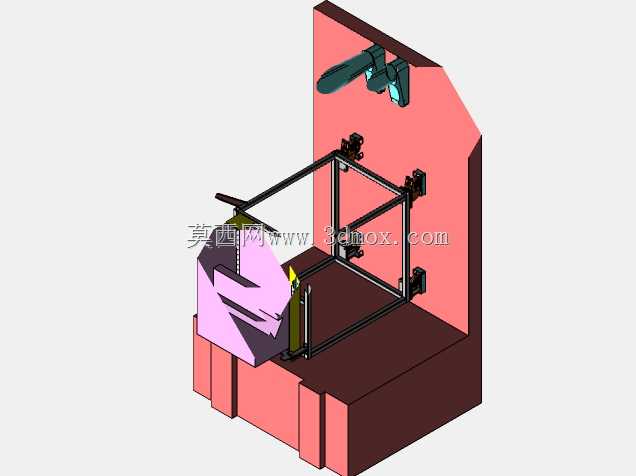

　　这款壁挂式高空作业吊篮车的结构设计，核心适配建筑外立面检修、幕墙维护、狭小空间高空施工作业场景，区别于传统落地式升降设备，它依托建筑墙体作为安装承载基础，无需占用地面作业空间，尤其适合老城区楼宇改造、狭窄巷道旁的建筑外立面作业场景，能规避地面障碍物对设备布设的限制。从结构布局来看，设备整体分为壁挂承载基座、滑移导向框架、作业吊篮平台三个核心部分，壁挂基座采用多组膨胀锚固点与墙体连接，锚固点的排布经过受力验算，能将作业载荷均匀传递到建筑结构上，避免局部应力集中造成墙体损伤。滑移导向框架采用矩形钢管拼接成型，框架两侧配置四组导向滚轮组，与壁挂基座上的竖向导轨配合，实现作业平台的平稳升降，滚轮组自带间隙调节结构，

　　可适配安装面的小幅平整度误差，避免升降过程中出现卡滞、晃动问题。作业吊篮平台采用围框式设计，平台底板采用防滑花纹钢板铺设，周边设置1.1米高的防护栏杆，栏杆预留工具挂接点位，方便作业人员放置随身工具，平台一侧设置物料放置区，可承载一定重量的施工物料，避免作业过程中物料高空坠落。设计过程中优先考虑了安装边界的适配性，壁挂基座的竖向安装高度可根据作业楼层高度灵活调整，单段导轨长度适配常规建筑层高，多段导轨拼接后可覆盖多层作业高度，导向框架的横向宽度可根据作业面宽度做模块化调整，适配不同宽度的外立面作业需求。设备的升降驱动组件集成在壁挂基座上部，采用曳引式驱动结构，驱动轮与牵引钢丝绳配合，配合导向框架上的防坠安全锁，

　　当升降速度超过阈值时安全锁会自动锁止导轨，保障作业人员安全。从结构细节来看，所有钢结构连接节点均采用螺栓拼接设计，无需现场焊接，方便设备的快速拆装与转场运输，平台与导向框架之间设置缓冲阻尼件，能吸收升降启停过程中的冲击载荷，提升作业过程的平稳性。吊篮平台的前部设置可翻转的靠轮，作业时靠轮贴合建筑外立面，避免平台晃动碰撞墙面，保护外立面装饰层不受损伤。整体结构的受力路径清晰，作业载荷通过平台框架传递到导向滚轮，再通过导轨传递到壁挂基座，最终分散到建筑墙体结构上，每个受力节点的载荷都经过冗余设计，能满足高空作业的安全系数要求，同时整体结构采用轻量化设计，在保证结构强度的前提下尽可能降低自重，减少对建筑墙体的附加载荷。
