车间工位用恩瓦尔零件挂放存储架

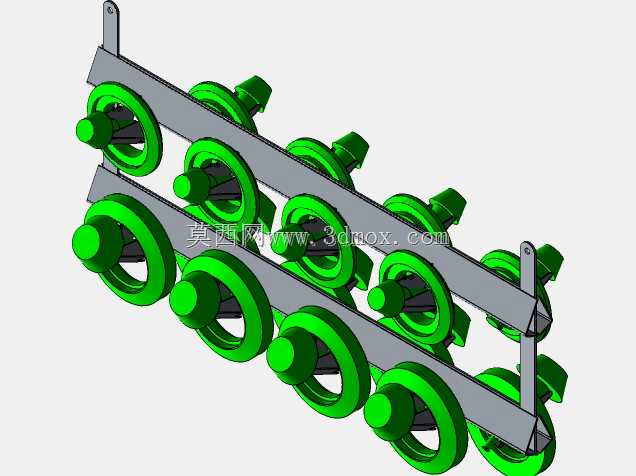

　　这款零件挂放架主要面向机加工车间、装配流水线的工位旁物料暂存场景设计，解决传统零件盒堆叠摆放时拿取效率低、精密加工件易磕碰划伤的痛点，尤其适配带轴颈、环形结构的回转类加工零件的临时存放需求。从结构设计逻辑来看，架体采用双平行横梁搭配两端竖撑的框架形式，整体为挂装式结构，顶部预留的挂耳可直接固定在工位旁的型材立柱、墙面挂轨或者流水线侧方的挂接点位上，无需额外占用地面操作空间，适配狭窄工位的空间利用需求。横梁上均匀排布的挂装位，每个点位都做了适配环形零件内孔的凸台结构，凸台直径与对应零件的内孔尺寸做了间隙配合设计，零件套入后不会出现松脱滑落的情况，同时凸台根部做了圆弧过渡处理，避免刮伤零件内孔的加工面，双横梁的排布间距经过匹配计算，

　　上下两层挂放的零件不会出现干涉碰撞，每层可同时挂放多组同规格零件，拿取时无需翻找，直接从凸台上取下即可，大幅缩短装配时的取件动线。从安装边界来看，架体整体宽度适配常规工位的侧方挂装宽度，竖撑高度控制在操作人员站立时的手臂舒适取放区间，无需踮脚或者弯腰即可完成取放动作，架体本身采用镂空框架结构，整体自重较轻，挂装后不会对挂接点位造成过大的载荷压力，同时镂空结构不会积存切屑、切削液等加工杂物，日常清理时只需用压缩空气吹扫即可完成维护。在实际产线应用中，这类挂架可根据存放零件的规格调整凸台的间距与尺寸，既可以用于机加工工序间的零件中转暂存，避免加工完成的零件堆叠造成的端面碰伤、轴颈变形问题，也可以布置在装配工位旁，将待装配的环形零件、

　　轴套类零件按装配顺序依次挂放，减少装配过程中的零件找寻时间，避免不同规格零件混放造成的错装问题。架体的横梁与竖撑采用可拆卸连接结构，当存放的零件尺寸出现变化时，可快速更换对应规格的横梁组件，无需整体更换架体，降低产线调整时的工装投入成本，挂耳位置设计了长条形调节孔，可根据挂接点位的实际安装孔位调整固定位置，适配不同现场的安装条件，无需额外进行打孔改装。
