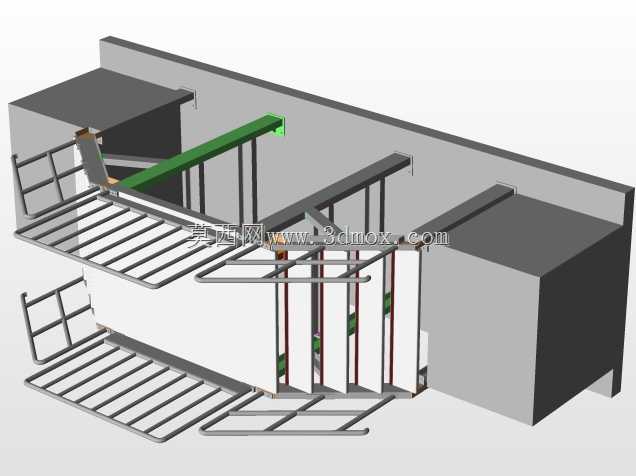

厂房夹层作业平台护栏结构三维设计

　　这套结构主要面向生产车间内部的竖向空间扩容场景，针对原有厂房层高富余、平面作业面积不足的痛点，在不改动原有建筑主体结构的前提下，搭建架空作业夹层，拓展物料暂存、小件装配、工序中转的可用空间。从实际使用逻辑出发，夹层的主承载框架采用型钢焊接成型，走道面板选用格栅式结构，一方面能降低整体自重，减少对原有建筑楼面的荷载压力，另一方面可以避免积灰、积液残留，适配机械加工车间存在切削液滴落、金属碎屑散落的作业环境，日常清理维护的难度更低。护栏部分的设计完全贴合工业安全防护规范，临边位置设置双层横向横杆搭配竖向密肋栏杆，栏杆间距控制在安全阈值内，防止作业人员、手持工具或者小型物料从临边坠落，护栏的转角位置做了圆弧过渡处理，

　　避免人员通行时发生磕碰划伤。夹层的进出位置设置了可翻转的搭接走道板，不用时可以向上翻起锁定，避免下方通行区域出现碰头风险，使用时放平即可和相邻作业工位形成平顺的通行通道，适配不同高度的对接需求。设计过程中优先考虑了安装边界的适配性，整体结构采用模块化分段设计，每一段构件的尺寸都控制在常规厂房门洞、货运电梯的通行尺寸范围内，不需要在现场进行大规模的切割焊接作业，通过螺栓拼接即可完成组装，后期如果车间布局调整，还可以拆解后重新组装适配新的场地，不会造成材料浪费。主支撑立柱的底部设置了可调式脚座，能够适配原有地面存在的微小高度差，保证整个夹层平台的水平度，避免走道出现倾斜带来的安全隐患。夹层侧边预留了管线排布的固定位，方便后期布设照明、

　　气动管路、供电线路，不需要额外在护栏上焊接支架，减少现场施工的工作量。走道的有效通行宽度满足单人手持工件通行、双向错身的基本需求，护栏的高度符合工业作业平台的防护要求，在靠近设备操作位的一侧，护栏预留了可拆卸段，方便大型工件的吊装转运，不需要整体拆除护栏结构，只需要拆下对应段的横杆即可完成吊装作业，作业完成后装回即可恢复防护功能。整个结构的受力计算充分考虑了人员走动、物料暂存的动静态荷载，主承重梁的挠度控制在规范允许范围内，长期使用不会出现明显的下弯变形，格栅面板的承重能力满足常规工具、工件的堆放要求，不会出现局部塌陷的问题。
