工业生产用恩瓦尔拆卸作业台结构设计

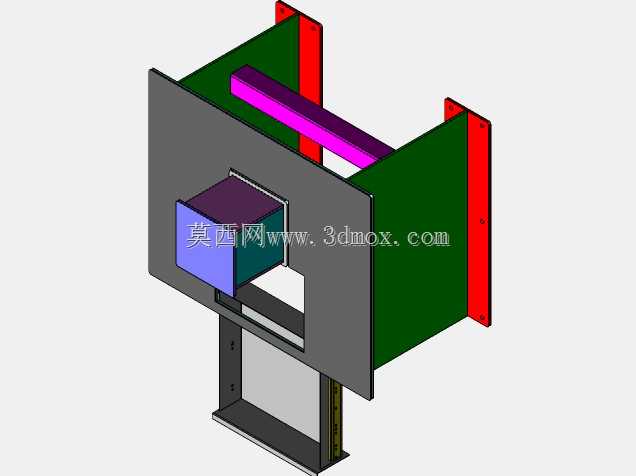

　　这款拆卸作业台主要面向产线零部件拆解、工装组件拆分、小型总成返修等作业场景，在汽配零部件返修、小型机电产品拆解、工装夹具维护等工位都能适配，可满足操作人员站立作业时的工件承托、定位、拆解操作需求，避免拆解过程中工件晃动、位移带来的操作风险，同时减少操作人员手持工件的负重负担。从结构设计来看，设备采用壁挂式安装主体框架，后侧设置两块带安装孔的红色安装立板，可直接通过膨胀螺栓或连接螺栓固定在车间立柱、墙面预装的钢结构支架上，无需额外占用地面作业空间，适合车间边角工位、线边返修工位的紧凑空间布置，安装时需保证两块立板的安装平面共面，垂直方向安装偏差控制在2mm以内，避免框架安装后出现倾斜应力。主体承载框架采用厚钢板折弯焊接成型，

　　灰色的主立板作为核心承载面，中部开设方形避让通孔，可适配带突出轴类、插接结构的工件穿过，拆解时可将工件待拆解部位对准通孔位置，方便冲拆、顶出类工具从背面操作，无需反复调整工件装夹角度。框架内侧设置绿色的侧防护挡板，可阻挡拆解过程中弹出的小零件、销钉、弹簧等飞溅物，避免作业周边人员被飞溅零件碰伤，挡板高度覆盖作业人员操作时的胸腹位置，在不影响手部操作的前提下实现有效防护。框架上部设置横向的紫色压料横梁，可配合快速夹钳、压块等配件实现待拆解工件的上部压紧，针对过盈配合组件、卡簧连接组件拆解时，可提供稳定的下压力，避免工件受拆解力向上窜动。下部设置承托托架，可放置拆解下来的零部件、拆解工具，托架采用抽拉式结构设计，

　　可根据作业需求拉出扩展放置空间，不用时推回框架内侧减少空间占用。整体作业面高度设置在操作人员站立时的手肘高度位置，符合人体工程学操作要求，长时间作业不易产生疲劳，框架所有外露棱边均做倒角打磨处理，避免操作时剐蹭划伤。设计过程中针对不同拆解受力场景做了结构加强，安装立板与主框架之间采用满焊连接并增加三角加强筋，可承受最大150kg的拆解冲击力，满足多数小型工业总成、零部件的拆解作业需求，壁挂式的安装形式也可根据产线调整需求，通过拆卸安装螺栓实现工位快速迁移，适配柔性产线的工位调整需求。
