三层带轮工业物料转运手推车结构

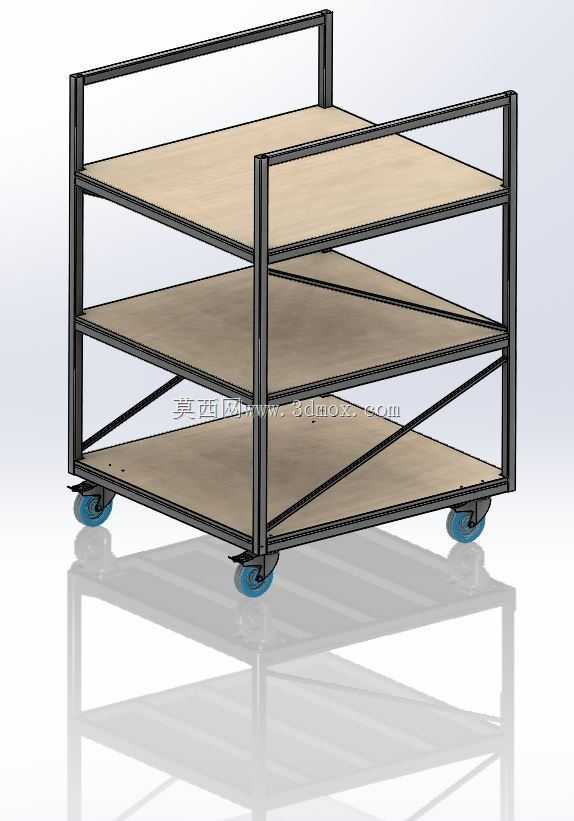

　　这款三层结构的物料转运手推车，主要面向生产车间工序间物料周转、仓储区域拣货配送、实验室器材转运等场景设计，整体采用方管焊接框架搭配木质层板的组合结构，兼顾结构刚性与置物面的防滑缓冲特性。框架部分采用矩形钢管弯折焊接成型，侧边设置交叉斜撑结构，抵消满载状态下框架的侧向形变，避免推行过程中出现层架歪斜、焊缝开裂的问题，框架顶部四周设置高出层板的围挡边，防止放置在顶层的物料在推行颠簸时滑落。三层置物层板采用高密度板材铺设，层板与框架之间通过沉头螺钉固定，表面平整无凸起，可直接放置周转箱、零散工件、包装物料等不同形态的货品，层间预留充足的垂直空间，可容纳不同高度的物料堆放，无需额外调整层架位置。底部配置四个带刹车的万向脚轮，

　　两个脚轮带定向锁定结构，既可以在狭窄通道内灵活转向，也能在固定工位停靠时锁定轮体，避免溜车移位，脚轮采用软质聚氨酯轮面，推行时噪音低，不会划伤环氧地坪、瓷砖等常见车间地面，轮体支架采用加厚钢板冲压成型，承重能力可满足日常车间物料转运的负载需求。设计过程中优先考虑了使用场景的通行边界，整体宽度控制在常规车间通道、电梯门的通行尺寸范围内，长度适配标准周转箱的摆放尺寸，可同时放置多个标准规格的塑料周转箱，无需额外调整物料摆放姿态。框架的焊接位置均做了打磨处理，无尖锐焊渣凸起，避免操作人员取放物料时被划伤，整体结构无复杂传动部件，日常维护仅需定期检查脚轮转动灵活性与紧固件松紧度即可，无需复杂的保养流程。在结构受力设计上，每层置物板的下方框架都设置了横向支撑方管，分散层板承受的集中载荷，避免层板长期承重出现中部下凹变形，侧边的扶手高度适配成年人站立推行的自然姿态，推行时无需过度弯腰，降低长时间转运作业的操作疲劳感。
