可移动辊筒轴支撑托架结构设计

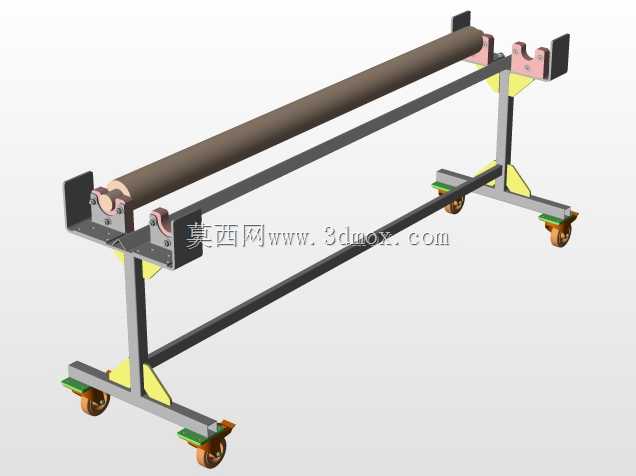

　　这款可移动辊筒轴支撑托架，主要面向卷材加工、纺织印染、薄膜分切、包装印刷等产线的临时接料、换卷辅助、跨工位物料转运场景设计，解决长幅卷材在工序衔接时无稳定承托、易垂坠剐蹭、人工抬运对位难度大的实际问题。从结构设计逻辑来看，整体采用框架式方管焊接主体，底部配置带刹车的万向脚轮，兼顾工位间快速推移与作业时的位置锁止，脚轮安装位增设三角加强筋板，抵消满载状态下托架受侧向推力产生的形变，避免长期使用后框架开焊变形。上部的轴体支撑座采用开口式卡槽结构，卡槽内侧加装耐磨缓冲衬垫，既可以快速放入辊筒轴端完成承托，也能避免金属硬接触刮伤轴颈表面，支撑座与主框架之间预留了高度调节余量，可适配不同直径辊筒的中心高要求，匹配不同产线的接料高度差。

　　主框架的横向跨距经过受力校核，在承托常规幅宽1.6米以内的卷材辊筒时，框架横梁的扰度控制在允许范围内，不会出现中部下弯导致辊筒转动卡滞的问题；底部支撑腿向外延伸出稳定翼，即使托架承受偏载，也不会发生侧翻，保障作业过程的安全性。在安装边界层面，该托架收拢状态下的占地面积较小，可在产线设备的间隙位置灵活布置，不需要额外做地面固定，脚轮的滚动阻力经过适配，单人即可推动满载的托架完成工位转移，不需要额外配置搬运辅助设备。支撑卡槽的开口尺寸适配常规直径的辊筒轴端，对于轴端尺寸存在小幅差异的场景，可通过更换卡槽内的调整衬套快速适配，不需要对主体框架做二次加工。日常使用中，该托架可作为换卷时的临时过渡支撑，减少换卷过程中卷材下垂产生的折痕、

　　拉伸变形问题，也可作为短距离转运辊筒的载具，替代人工抬运，降低一线操作人员的劳动强度，避免长辊转运过程中因受力不均产生的轴体弯曲变形。框架整体做了防锈喷涂处理，可适应车间内多粉尘、少量切削液飞溅的作业环境，焊接位置全部做了焊后打磨去应力处理，长期交变载荷下不会出现焊缝开裂的问题，支撑座的连接位置采用可拆卸螺栓固定，后期衬垫磨损后可快速更换，降低维护成本。
