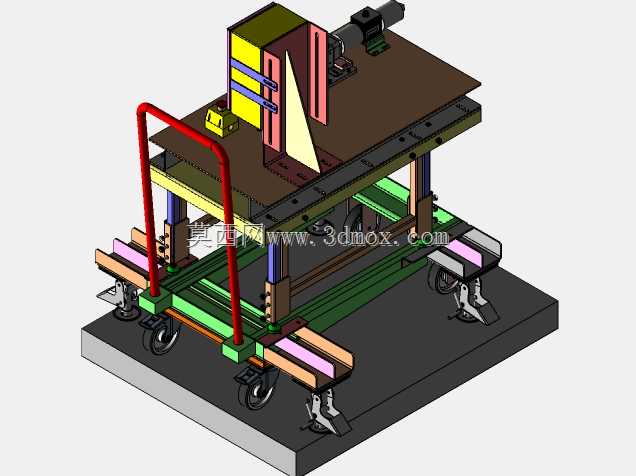

带移动承载平台的恩瓦尔电机安装支架

　　这套电机安装支架主要面向车间内电机工位的临时布设、产线调试阶段的电机搭载以及小型输送单元的动力端配套场景，区别于固定式焊接电机座，它自带可移动承载底盘，能适配多工位轮换的电机测试、临时产线搭建需求，不用反复打膨胀螺栓固定基座，转场时仅需解锁脚轮刹车即可推移，到位后踩下刹车就能锁定作业位置。从结构设计来看，支架采用分层承载逻辑，底层是带福马轮的矩形焊接底盘，框架用标准矩形钢管拼焊，兼顾抗扭刚度与整体重量控制，底盘上预留了多组安装孔位，可根据电机尺寸调整上层安装板的固定位置；中层是高度可调的支撑立柱，通过螺栓锁紧实现150mm范围内的高度调节，能匹配不同高度的输送线、加工设备的输入轴对接高度，避免电机轴与负载轴出现同轴度偏差；

　　上层安装板做了加厚处理，表面铣有T型槽，方便电机安装时快速调整水平位置，板上的加强筋板沿电机输出轴受力方向布置，抵消电机运转时的径向扭矩，减少支架共振。支架侧边设置的圆管扶手高度符合人体工程学推移高度，扶手表面做了防滑处理，推移时不会打滑，扶手旁预留的小型安装座可固定电机接线盒、启停按钮等附属配件，不用额外布线拖线。安装边界方面，底盘整体占地尺寸适配车间1.2m宽的人行通道，推移时不会刮蹭周边设备，上层安装板的孔位兼容IEC标准80-132机座号的电机安装尺寸，不用额外打孔即可直接固定对应规格电机，支架整体承重上限满足150kg以内的电机搭载需求，日常使用中可承受电机启停时的冲击载荷，不会出现支架变形问题。

　　设计时特意将重心控制在底盘中心区域，即使搭载偏重的电机，推移时也不会出现侧翻风险，脚轮选用带水平调节支撑的福马轮，在不平整的车间地面也能通过调节脚轮高度将上层安装板调至水平，保证电机输出轴的同轴度符合传动要求，减少联轴器的异常磨损。
