恩瓦尔电车壁挂式承载框架结构设计

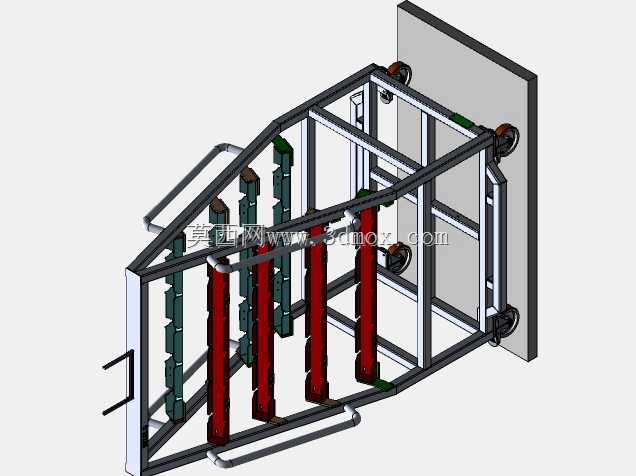

　　该结构为适配恩瓦尔电车配套使用的壁挂式承载安装框架，主要应用于有轨电车运维段、车载设备集成安装场景，承担车载电气模组、管线排布的承载与定位功能，可直接通过背部安装板贴合车体侧壁或运维工位墙面完成固定，无需额外搭建落地支撑结构，能有效节省车载内部或运维工位的横向占用空间。从结构设计逻辑来看，整体采用矩形管材拼接成桁架式主体框架，三角形斜撑结构布置在框架受力集中的边角区域，可在降低整体自重的前提下提升框架抗扭、抗形变能力，避免车辆运行过程中振动带来的结构松动或变形问题。框架内侧预留的多组竖向安装位，可适配不同规格的柱状电气元件的卡装固定，红色绝缘隔套直接嵌套在竖向安装立柱上，既可以对安装的电气元件起到绝缘防护作用，

　　也能通过隔套的分段式结构调整元件的安装高度，适配不同尺寸元件的安装需求。框架侧边设置的弯折式扶手结构，既可以作为运维人员操作时的借力点，也可作为临时管线挂放的支撑结构，侧边伸出的定位销结构可与安装基座上的定位孔快速对位，降低现场安装的对位难度。背部安装板上预留的四组滚轮式连接组件，可在壁挂安装时实现框架的快速挂装与位置微调，安装完成后滚轮可锁止固定，避免框架出现滑移。设计过程中充分考虑了车载场景的振动耐受需求，所有管材拼接节点均采用满焊处理，安装孔位均预留了足够的安装调节余量，可适配不同车体侧壁的安装公差，框架整体外轮廓做了圆角钝化处理，避免运维操作过程中出现磕碰划伤问题。框架的竖向立柱间距经过精准核算，可同时容纳多组电气元件并排安装，元件之间预留的通风间隙可满足车载电气元件运行时的散热需求，避免热量积聚影响元件使用寿命。
