多层斜置式物料暂存输送架结构设计

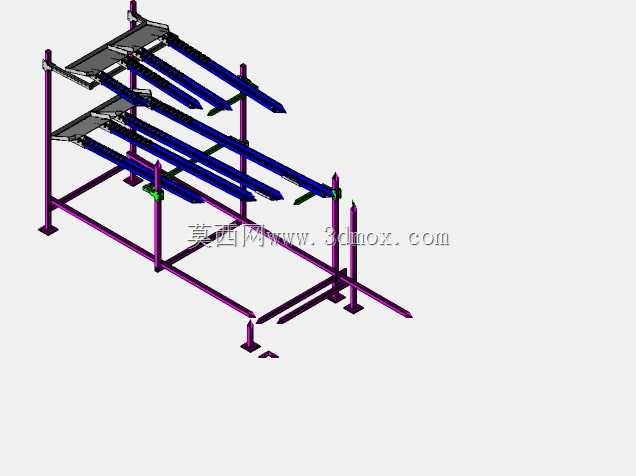

　　该架体结构主要面向生产车间工序间物料暂存、工件流转衔接场景，可适配长条状、板状类加工工件的临时存放与靠自重滑送出料，常见于机加工车间、装配线旁的工件缓存工位，替代传统平面堆放架，减少工件取放的搬运距离，适配工序间节拍不匹配时的物料缓冲需求。整体采用立式多层排布设计，依托紫色型材搭建主支撑框架，框架底部设置外延式落地支脚，支脚处预留安装固定孔位，可直接通过膨胀螺栓与车间混凝土地面固定，安装时需保证架体整体水平度偏差不超过千分之二，避免斜置滑道倾斜角度偏差导致工件滑行卡滞或速度过快。每层滑道采用蓝色耐磨型材制作，滑道整体向取料端倾斜固定，倾斜角度经过反复校核，控制在工件可依靠自重平稳下滑、且不会因速度过快冲出滑道的区间，

　　滑道表面做光滑处理，减少工件滑行时的摩擦阻力，相邻滑道之间预留足够间隙，避免工件叠放、剐蹭。上层与下层滑道之间设置横向连接杆件，提升整体架体的抗扭、抗侧倾刚度，架体顶部设置限位挡边，防止工件从滑道尾端滑出，取料端设置可调节的挡料结构，可根据工件长度调整挡点位置，适配不同尺寸规格的工件存放。设计过程中优先考虑架体的空间利用率，多层斜向排布的结构在相同占地面积下，相比水平存放架可提升三倍以上的物料存放量，同时自重滑料的设计无需额外配置动力元件，降低设备投入成本与后期维护工作量。主支撑立柱采用加厚矩形型材，单根立柱的承重载荷经过受力仿真校核，可满足满负载存放工件时的结构强度要求，长期使用不会出现立柱变形、滑道下沉的问题。

　　架体各连接节点采用标准紧固件连接，无需现场焊接作业，安装时可根据车间实际场地情况调整层间距，适配不同高度的工件存放需求，滑道与主框架的连接位置设置长圆孔，可小幅调整滑道的倾斜角度，适配不同表面粗糙度、不同重量的工件滑行需求。在工位布局时，该架体可直接对接上道工序的出料端，工件加工完成后可直接放置到对应层的滑道上，依靠自重滑至取料端，下道工序作业人员可直接在取料端拿取工件，无需往返走动搬运，有效缩短作业动线，提升工序间的流转效率。架体整体无突出尖锐棱角，所有型材端面都做封边处理，避免作业人员取放工件时被划伤，底部支脚的外延设计可降低架体重心，即使单侧滑道满载工件时也不会出现倾翻风险，满足车间作业的安全规范要求。
