改进型重力输送设备结构设计方案

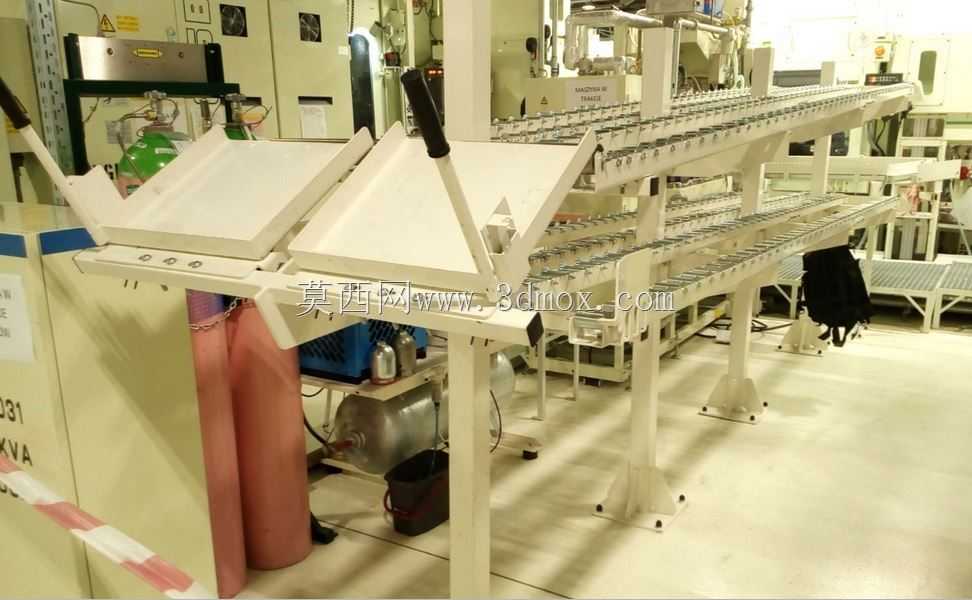

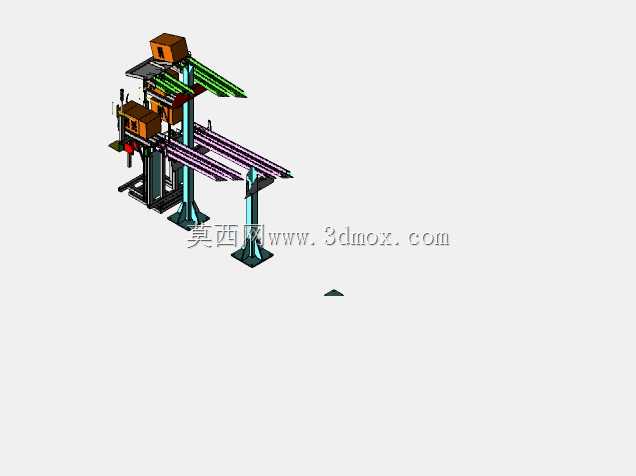

　　这款重力输送设备的设计，最初是针对电子组装车间多层线体间的物料周转痛点展开的，不少生产场景里，上层装配线完成的半成品需要无动力转运到下层包装或检测工位，传统斜槽输送容易出现物料卡滞、滑落速度不可控的问题，甚至会磕碰精密工件表面，这套改进结构就是为解决这类实际工况问题做的优化。从结构布局来看，设备采用双立柱支撑架构，支撑柱底部设计有方形安装法兰盘，可直接通过膨胀螺栓固定在车间硬化地面上，安装时需要预留左右各1.2米、前后0.8米的操作维护空间，整体垂直高度适配常规2.8米层高的标准工业厂房，不会出现顶部触碰车间照明或消防管线的问题。设备配置了多组不同倾角的输送滑道，滑道采用耐磨非金属材质做接触面，既降低工件滑落时的摩擦阻力，

　　也能避免金属工件表面被划伤，每组滑道的倾角都经过反复校核，既保证工件能依靠自身重力顺畅滑移，又不会因为速度过快出现冲出滑道的情况，滑道末端还设计有柔性缓冲挡块，能平稳承接滑下的工件，减少工件间的碰撞冲击。和传统单滑道重力输送机不同，这款设备采用分层多滑道设计，可同时实现不同规格工件的分类输送，上层滑道适配尺寸较小的盒装零部件，中层、下层滑道可承载尺寸稍大的组装半成品，不同滑道之间通过横向支撑架做刚性连接，整体结构抗扭性能更强，即使长期承受偏载也不会出现立柱变形的问题。设计过程中特意简化了滑道的快拆结构，日常维护时不需要动用大型吊装设备，单人即可完成单根滑道的拆卸更换，针对车间常见的粉尘、切削液飘落问题，滑道侧面设计有导流斜面，

　　散落的杂物会顺着斜面滑落至地面，不会堆积在滑道接触面影响输送顺畅度。在实际应用场景里，这类设备不需要额外配置动力源，完全依靠工件自身重力完成跨层转运，相比动力辊道输送机，能节省大量的能耗成本，也不需要布置复杂的电气控制线路，安装调试周期更短，很适合用在轻工组装、小型零部件加工、电商仓储分拣等场景里，完成不同高度工位间的物料无动力转运。设备的支撑立柱上预留了多组安装孔位，可根据现场实际的工位高度差调整滑道的安装倾角和固定高度，适配不同层高差的线体对接需求，不需要重新加工结构件，现场适配性更强。
