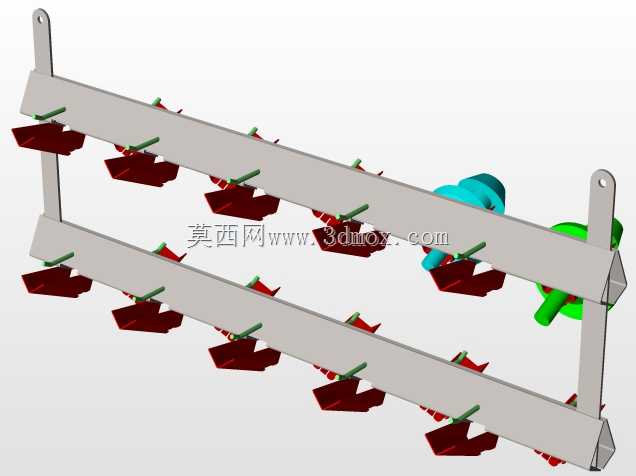

小齿轮配套安装用ENWAR支撑支架结构

　　在各类齿轮传动的工业设备装配场景中，这类配套小齿轮使用的支撑支架，主要承担传动组件的定位承载、作业姿态维持的核心作用，常见于农业耕整设备、物料输送传动单元、轻工机械的动力传递区段，用来固定多组小齿轮轴系的相对位置，避免传动过程中齿轮啮合错位、轴系窜动引发的传动失效问题。从结构设计逻辑来看，该支架采用双平行梁式承载框架，两端设置带安装孔的吊耳式固定端，可直接通过螺栓连接固定在设备的主安装基面，安装时需保证两端安装孔的同轴度公差控制在0.1mm以内，避免框架安装后产生内应力导致梁体变形。框架上按照预设的齿轮排布间距，均匀设置了多组齿轮轴安装位，每个安装位预留了销轴穿装孔位，孔位的中心距严格匹配对应小齿轮的啮合中心距要求，

　　保证装配后相邻齿轮的啮合侧隙处于合理区间，既不会因侧隙过小出现卡滞磨损，也不会因侧隙过大产生传动冲击与噪音。支架的梁体截面采用等厚度矩形结构，在保证整体抗弯强度的前提下尽可能控制自重，梁体边缘做了倒角处理，避免装配过程中锐边划伤操作人员或配套线缆。两端的固定吊耳做了加厚处理，因为该位置是整个支架的受力支点，设备运行中齿轮传动产生的径向力、振动载荷都会最终传递到这两个固定点，加厚设计可避免长期交变载荷下出现固定端开裂的问题。从安装边界来看，支架整体为长条形对称结构，安装时需预留出两端固定螺栓的操作空间，同时梁体下方要预留齿轮转动的安全间隙，避免齿轮运转过程中与设备其他构件发生运动干涉。设计过程中充分考虑了装配工艺性，

　　所有轴孔均采用同轴设计，可一次性装夹完成全部孔位加工，降低加工难度与制造成本，支架表面无需做复杂的表面处理，常规喷防锈漆即可满足多数工况的使用要求，在腐蚀较强的作业环境下可更换为不锈钢材质制作，适配不同的作业场景需求。实际使用中，该支架可同时承载多组小齿轮组件，将分散的齿轮轴系整合为一个独立的传动模块，便于设备的整体装配与后期维护，更换齿轮组件时无需重新调整整个传动链的位置，仅需拆卸对应位置的销轴即可完成配件更换，大幅降低设备运维的时间成本。
