车间物料转运带挡架平板手推车结构

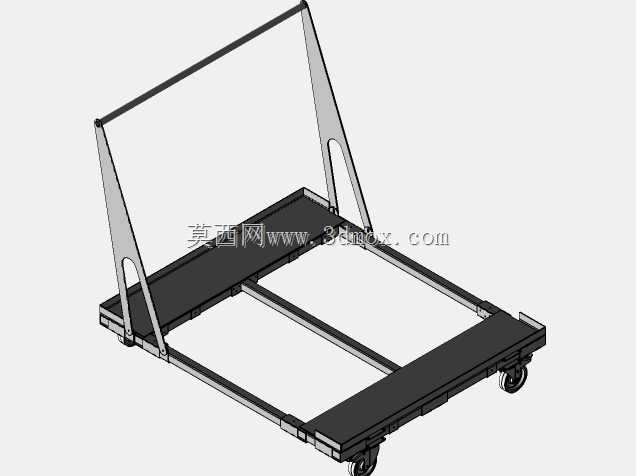

　　这款带立式挡架的平板手推车，主要面向生产车间内部的工序间物料周转、仓储区域的散件搬运场景，适配加工制造环节中钣金件、型材段、装配零部件等规整或易滑移货品的短距离转运需求，相比无挡边的普通平板推车，能避免转运过程中物料向后侧滑落的风险，尤其适合搬运表面光滑、堆叠后易移位的平板类工件。从结构设计来看，承载台面采用分段式框架布局，两侧为通长的承载边梁，中间预留镂空区域，既可以降低整车自重，也能适配带底部定位凸台的工装托盘放置，避免托盘与台面发生干涉；台面边缘做了小幅上翻的限位边，能对放置的物料形成基础的侧向约束。后侧的立式挡架采用三角支撑结构，两根斜向支撑臂从台面后角位置向上延伸至挡架顶部横梁，

　　支撑臂上开设的减重孔在不降低结构刚度的前提下，进一步减少了材料用量，挡架与台面采用铰接式连接结构，不需要挡架约束时可将挡架向前翻折放平，拓展台面的整体承载长度，适配超长杆件类物料的转运需求。行走部分采用四个万向脚轮布局，其中前端两个脚轮带刹车结构，停靠在有坡度的车间地面或者设备旁时，踩下刹车即可锁定整车位置，避免溜车；脚轮的安装座直接固定在台面边梁的底部，安装位置避开了中间镂空区域，不会对托盘放置造成干扰，轮组的安装高度经过匹配，整车台面离地高度控制在适合人工推送的区间，操作人员握持挡架顶部横梁推行时，手臂自然下垂即可握持，长时间推行不易产生疲劳。设计过程中重点校核了挡架支撑臂的抗弯强度，当物料倚靠挡架放置时，

　　支撑臂的受力点集中在与台面连接的铰接位置，通过在铰接处增设加强衬板，避免长期受力出现焊缝开裂的问题；台面边梁采用薄壁矩形管焊接成型，焊接后做整体去应力处理，避免长期承载出现台面变形。整车的外部轮廓边界控制在常规车间通道的通行宽度范围内，可顺利通过1.2米宽的车间人行通道，转弯半径适配脚轮的最大偏转角度，在狭窄的设备间隙之间也能灵活转向，不需要额外预留过大的转弯空间。挡架翻折放平后，整车整体高度降低，可直接推入货架底部的暂存位，减少闲置时的空间占用。
