恩瓦尔QDA手推车结构设计方案

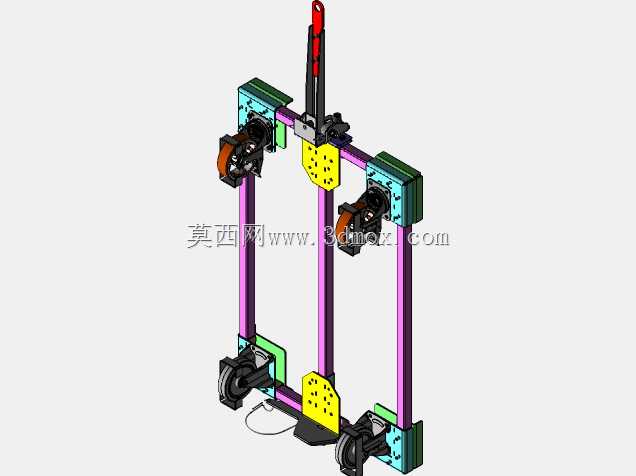

　　这款手推车的结构设计围绕窄通道物料转运场景展开，适配生产车间线边物料配送、仓储库位间短距离调货、工装夹具工位周转等实际作业需求，区别于普通平板手推车的开放式承载结构，该款采用双侧立柱式框架布局，在承载异形工装、带定位基准的加工件时，可通过框架上预留的多孔位安装点搭配定制载具，实现物料的无晃动固定，避免转运过程中工件磕碰划伤。从结构设计逻辑来看，整车采用模块化拆分思路，四个角位的轮组安装座为独立加工单元，通过螺栓与铝型材立柱主体连接，轮组选用带刹车功能的万向脚轮，其中靠近操作把手一侧的两个轮组附带定向锁止结构，直行长距离转运时可锁止万向功能降低推行阻力，停靠作业时踩下刹车即可实现整车固定，无需额外设置地刹器配件。

　　操作把手设置在车体单侧中部位置，高度匹配成年人站立推行的自然握持高度，把手与框架连接位置设置有加强筋板，避免重载推行时把手连接处出现应力变形。框架上的黄色安装板为标准化载具接口，板上的孔位间距按照通用工业铝型材的槽距标准设计，用户可根据自身承载的物料形态，自行加装托板、夹钳、挂架等配件，无需对主体框架进行二次打孔焊接。整车的安装边界控制在窄通道通行需求范围内，宽度适配车间1.2米宽的人行通道尺寸，长度方向预留了载具安装余量，不会因为加装定制工装超出常规通道的转弯半径要求，底部轮组的安装位置向车体中心内缩，避免转弯时轮组刮蹭通道两侧的设备或货架。在受力结构设计上，四根立柱作为主要承载传力部件，上下两端通过横置型材连接形成闭合框架，

　　承载时的重量通过载具安装板传递到立柱，再均匀分散到四个轮组上，避免单点受力过大导致框架变形，型材连接处采用角件加螺栓的连接方式，相比焊接结构具备更好的维护性，单个部件损坏时可单独拆卸更换，无需整体报废车架。整车没有多余的外凸结构，所有连接螺栓的端部都隐藏在型材槽内，避免转运过程中勾挂衣物或刮擦周边物料，操作把手处做了圆弧过渡处理，长时间握持推行不会产生硌手的问题。
