恩瓦尔QD黑道表格栅结构设计

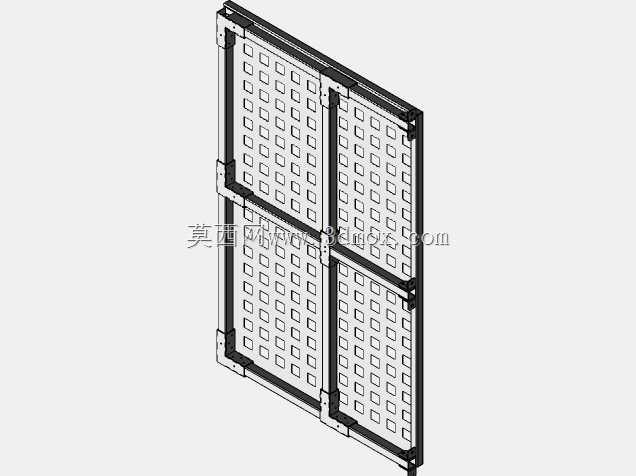

　　这类格栅式板件常应用在需要兼顾通风散热、光线遮挡与结构防护的设备舱体、工位隔断场景中，实际使用时既可以阻挡直射光线形成均匀的阴影区域，满足工位光照管控的需求，也能保证气流顺畅通过，避免封闭结构带来的散热不畅问题。从结构设计来看，整体采用薄型板式布局，板面均匀排布矩阵式方形通孔，孔位间距经过反复校核，既保证足够的通流面积，也能维持板件自身的结构刚度，不会在常规安装受力下出现翘曲变形。板件侧边设置有嵌入式安装卡扣结构，安装时不需要额外打孔固定，直接卡入对应安装槽位即可完成装配，能大幅缩短现场安装的工时，也避免了外露固定件影响整体外观平整度。设计过程中优先考虑了安装边界的适配性，板件整体厚度控制在较薄的区间，不会占用过多舱内安装空间，

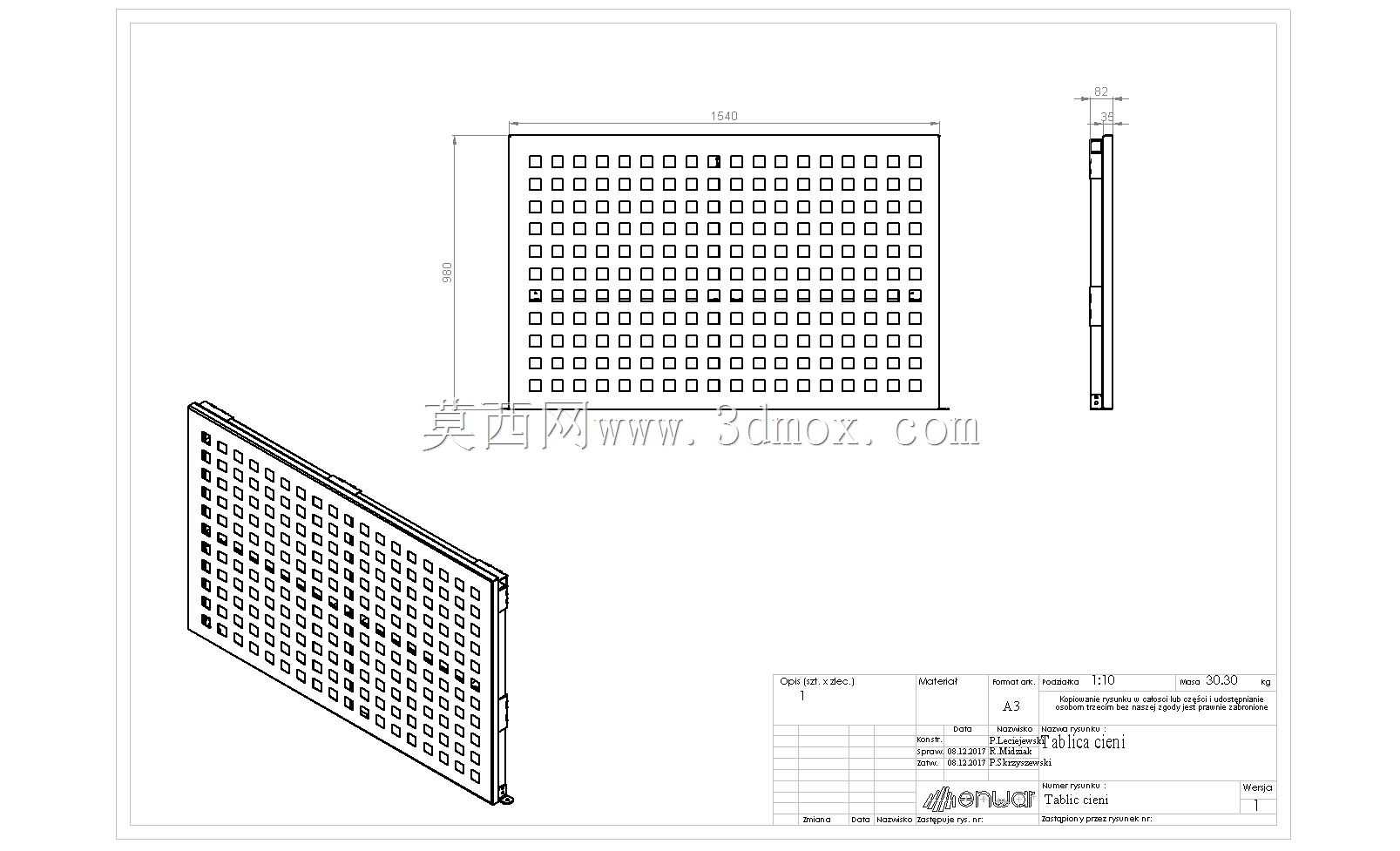

　　外轮廓尺寸严格匹配对应安装位的预留尺寸，侧边做了微小的倒角处理，装配时不会与相邻构件发生卡滞，也能避免安装过程中锐边划伤操作人员。从功能实现角度，矩阵孔的开孔率经过测算，既能保证光线穿过孔位后形成均匀的阴影效果，满足特定工位对光照均匀度的要求，也能阻挡大尺寸杂物进入设备内部，起到基础的防护作用。板件背面设置有加强筋结构，沿着板件长边方向布置，在不增加整体板厚的前提下提升了整体抗弯折性能，即使在有轻微振动的设备运行环境下，也不会出现共振异响或者结构变形的问题。实际选型适配时，只需要核对安装位的内框尺寸与板件外轮廓的匹配度，确认卡扣位置与安装槽位对应即可完成适配，不需要做额外的二次加工。这类结构在设计建模时，优先采用参数化布局方式，

　　孔位尺寸、间距、板厚、卡扣位置都可以根据实际安装需求快速调整，不需要重新搭建整体结构框架，能大幅缩短同系列不同规格产品的设计周期。建模过程中需要重点关注孔位的排布一致性，避免出现孔位偏移导致的通流不均或者阴影效果偏差，同时要校核卡扣的突出尺寸，保证装配后卡扣能完全卡入槽位，不会出现安装松动或者装配不到位的问题。板件的边缘采用折边处理，进一步提升整体结构强度，折边尺寸控制在合理范围，不会与相邻安装构件产生干涉。
