恩瓦尔筒管机械结构三维设计

　　在纺织加工、薄膜收卷、线材输送这类连续化生产场景里，筒管类构件是承担基材卷绕、动力传递的核心接触部件，恩瓦尔筒管的结构设计，正是针对常规筒管在高速运转下易出现的动平衡偏差、轴端连接松动、基材表面压痕等实际工程问题做的优化构型。从实际使用场景来看，这类筒管常被用在窄幅带材的收放卷工位，既要承担卷绕过程中持续的径向张力，还要匹配设备端的快拆式安装需求，减少换卷时的停机对位时间。

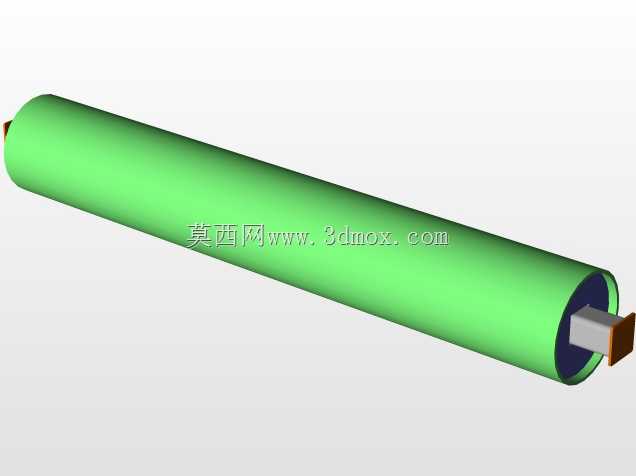

　　从结构设计思路上，该筒管采用等径圆柱主体构型，筒身外壁做了均匀的壁厚设计，避免因壁厚差带来的高速转动偏心问题，筒身两端的轴端连接结构采用方榫嵌合的形式，区别于常规的圆轴键连接，这种方榫结构在传递扭矩时不存在键侧间隙，正反转切换时的冲击量更小，尤其适合需要频繁启停、换向的卷绕工位，能有效降低连接位的磨损速率。筒身内壁与端轴的配合段做了加长贴合设计，相比短轴插接的结构，加长配合面可以分散径向载荷，避免长期负载下轴端出现弯折变形，提升构件的整体使用寿命。

　　在安装边界的考量上，该筒管的主体外径保持统一尺寸，安装时无需额外调整两侧导向辊的中心距，端轴的方头尺寸匹配行业通用的快装卡座规格，替换现有工位的同规格筒管时不需要改动设备的安装基座，适配性较强。筒身的外表面做了低粗糙度的光洁处理，在接触柔性基材时不会刮伤材料表面，同时也能减少卷绕过程中基材与筒壁之间的相对滑移，保证卷绕的整齐度。从功能特性来看，该筒管的整体重量控制在合理区间，转动惯量匹配常规伺服驱动的输出范围，高速运转时的振动量控制在设备允许的阈值内，不需要额外做动平衡校正就能满足中高速生产线的运转要求。端轴与筒身的连接采用过盈配合加侧向定位的结构，避免长期运转后轴芯与筒身出现相对转动，保障扭矩传递的稳定性。在实际选型适配时，需要注意筒管的有效卷绕长度要匹配所加工基材的幅宽，两端方轴的伸出长度要对应卡座的夹持深度，避免安装后出现轴向窜动；同时筒身的径向跳动公差控制在较小范围内，能保证卷绕过程中基材张力的稳定性，减少断带、卷绕不齐等生产故障。
