恩瓦尔沃泽克纳塔比工业输送装置结构

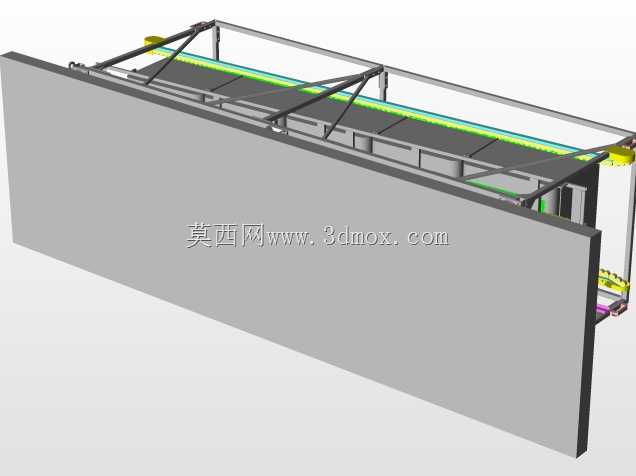

　　该输送装置主要面向生产车间内的长距离物料转运场景，可适配散料、规整包装箱类物料的水平输送需求，在建材加工、轻工制造、仓储分拣等产线环节中，承担不同工位间的物料衔接传递作用，替代传统人工转运模式，降低作业人员的重复搬运强度，同时保障物料传输节拍与前后段加工设备的运行节奏匹配，避免产线出现物料堆积或待料空转的问题。从结构设计逻辑来看，装置采用单侧立式挡墙搭配顶部桁架支撑的布局形式，挡墙部分采用整板式钣金结构，既可以作为输送线侧面的防护结构，避免输送过程中物料从侧边滑落，也能为顶部的输送承载组件提供稳定的侧向安装基准，减少额外支撑立柱的布设数量，释放输送线另一侧的操作空间，方便作业人员开展物料上下料、设备日常点检维护等操作。

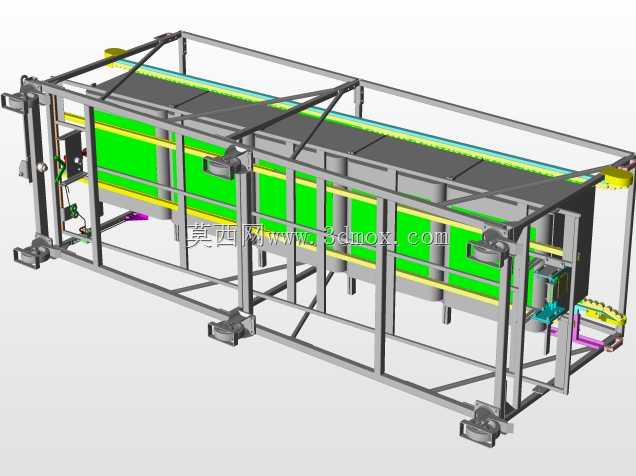

　　顶部的输送承载段沿长度方向布设线性导轨作为承载导向基础，导轨下方设置等距分布的三角桁架支撑结构，通过斜向撑杆将导轨承受的载荷分散传递到侧部挡墙与底部安装基础上，避免长跨度输送段出现中部下挠变形的问题，保障输送面的平面度公差控制在合理范围内，防止物料输送过程中出现卡滞、跑偏的情况。装置两端设置驱动安装位，可适配同步带、滚筒等不同类型的输送执行组件，两端的驱动端预留了足够的安装操作空间，方便后期对驱动组件、张紧结构进行调试与维护更换。在安装边界方面，该装置整体为长条形布局，侧部挡墙的高度可根据现场物料的堆高尺寸做适配调整，安装时需保障底部基础的平面度，通过地脚螺栓将挡墙底部与地面预埋钢板牢固连接，抵消设备运行过程中产生的振动；

　　顶部桁架的外伸宽度需根据现场通道的安全距离要求做校核，避免与周边其他设备、管线产生干涉。设计过程中针对输送段的载荷分布做了针对性的结构强化，每段桁架支撑的间距经过载荷校核确定，可承受额定范围内的均布载荷与局部集中载荷，导轨的安装面预设了调整余量，可在现场安装时通过调整垫片微调导轨的直线度，适配不同安装基础的平整度误差。装置的侧部挡墙还预留了传感器、挡停机构的安装孔位，可直接对接产线的自动化控制系统，实现物料到位检测、定点挡停、积放输送等功能，无需后期在主体结构上额外钻孔焊接，减少现场改造的工作量，缩短设备的安装调试周期。
