工业车间网格式物料周转运输车结构设计

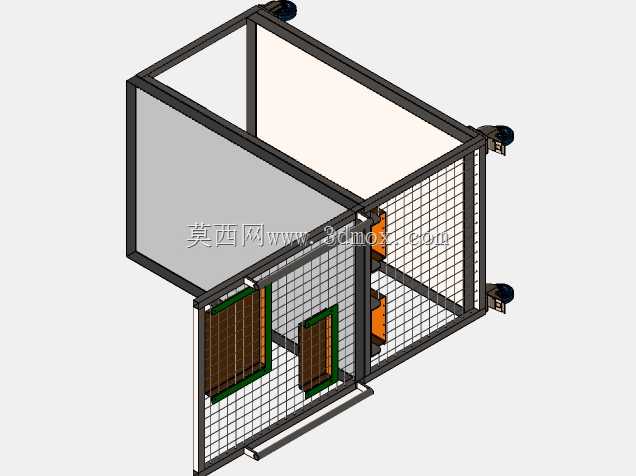

　　这款网格式物料运输车主要面向离散制造车间的工序间物料转运场景，适配机加工、装配产线的边角料、半成品零部件、工装辅料的短距离驳运需求，可直接对接工位料架、缓存区与线边仓，替代传统无围挡平板推车在转运零散、易掉落物料时的防护缺失问题。从结构设计逻辑来看，整车采用框架式承载结构，主体边框采用标准矩形钢管拼焊成型，保证整体抗扭刚度的同时控制自重，侧面与端面采用钢丝网格围挡，网格间距根据常规转运零部件的最小尺寸设定，既避免小尺寸零件从围挡缝隙掉落，又能让操作人员直观观察箱内物料的装载状态与剩余存量，无需反复开箱核对。围挡一侧设置上下两处可开启的取料门，门体采用铰链与主框架连接，配套简易插销锁止结构，适配不同高度的取料需求：

　　下部小门适配站立状态下直接取放底层物料，无需探身进入箱体内部，上部开口适配整箱物料的批量装卸，可配合手动液压叉车完成整托物料的快速上下料。底部四角配置带刹车的万向脚轮，其中两个脚轮带定向锁止功能，既保证在平整车间地面推行时的转向灵活性，停靠在工位旁时可通过锁止结构固定整车位置，避免被过往人员或设备误碰移位。设计阶段充分考虑了厂内通道的通行边界，整车宽度控制在标准人行通道的最小允许宽度范围内，长度适配常规电梯轿厢的进深尺寸，可满足跨楼层转运的通行需求，整车高度控制在成年人腰部以上、肩部以下的区间，推行时操作人员可自然握持上部框架，无需弯腰或抬臂发力，降低长时间转运作业的劳动强度。框架上部预留的安装位可适配加装标识牌、物料看板夹，

　　方便对应不同工单的物料分类转运，避免不同批次物料混放导致的装配差错。主框架底部设置有叉车避让槽，可配合叉车完成整车的吊装移位，适配大重量物料满载时的长距离转运需求，无需人工推行。围挡内侧可根据转运物料的特性加装橡胶缓冲垫，避免精密零部件在转运过程中与金属网格碰撞产生磕碰伤，对于有防静电需求的电子装配车间，也可在网格内侧加装防静电板，适配特殊物料的转运要求。整车无突出的尖锐棱角，所有钢管拼接处均做倒角打磨处理，避免转运过程中剐蹭过往人员或周边设备，整体结构无易损易耗的复杂传动部件，日常仅需定期检查脚轮转动状态与锁止结构可靠性即可，维护成本极低，可适配多班次连续作业的车间使用场景。
