车间物料周转用多层带轮转运台车结构

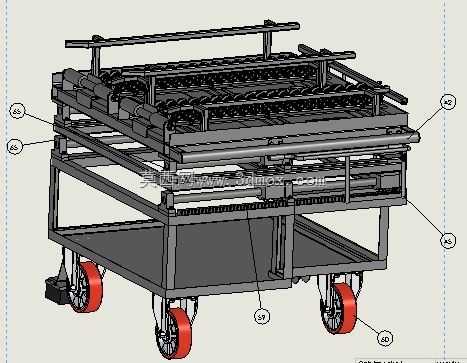

　　这款带脚轮的多层移动台车，主要面向生产车间内部工序间的物料转运、线边临时存料场景设计，适配总装车间、零部件加工车间的短距离物料驳运需求，可承载带定位工装的加工件、分装总成，避免工件转运过程中磕碰划伤，同时匹配生产线边的物料补给节拍，减少人工反复搬取工件的无效动作。从结构设计来看，整体采用框架式方管焊接主体，底部设置四个带刹车的聚氨酯脚轮，其中两个为定向轮两个为万向带刹轮，既保证直行转运时的方向稳定性，也能在工位停靠时锁止固定，避免台车滑移影响作业；脚轮安装位置做了局部加强焊接，避免重载工况下安装座开焊变形，轮组上方预留120mm的离地间隙，可适配车间常见的50mm高度门槛、环氧地坪的伸缩缝凸起，不会出现卡滞问题。

　　台车上层设置多组可调式定位挡条，可根据转运工件的外形尺寸调整挡块间距，对异形工件、长条形杆件做侧向限位，防止转运过程中工件滑落；中间层为平铺式置物平台，可放置工装盒、小型分装零件，下层为整面钢板置物台，承载能力更强，可放置较重的总成件，三层置物空间的垂直间距经过测算，既保证每层有足够的取放操作空间，也控制整车整体高度在1.2米以内，避免操作人员视线被遮挡，推行时可清晰观察前方路况。设计过程中优先考虑了人机工程与工况适配，台车推行把手设置在车体一端的上部，高度匹配成年人站立时的手部自然握持高度，推行时无需弯腰发力；车体所有外露棱边都做了倒角打磨处理，避免操作人员取放工件时被锐边划伤。整体框架的焊接位置都做了应力释放处理，

　　避免长期重载使用后出现框架变形，各层置物面的平面度控制在2mm以内，保证放置工件时不会出现局部倾斜。安装边界方面，整车长宽尺寸控制在1200mm*800mm，可适配车间内1.5米宽的人行通道，转弯半径小于1米，可在设备间隙、通道转角处灵活转向，不会占用过多通道空间；车体总重控制在合理范围，空载时单人即可轻松推行，额定承载下脚轮滚动阻力符合车间人力推行的受力要求，不会出现推行费力的问题。
