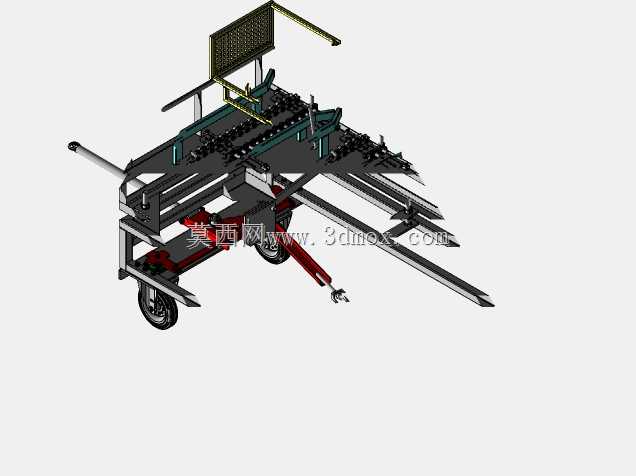

恩瓦尔定制轨道作业牵引转运台车结构

　　这款定制化轨道作业牵引转运台车，主要面向厂区内窄轨通道的物料转运、工位间工序件接驳场景，适配厂区内部铺设的轻型轨道线路，可承担中小型结构件、工装夹具的短距离转运任务，也可作为流动作业台搭载装配工具完成沿线工位的补装、检修作业。从结构设计逻辑来看，整车采用框架式焊接承载主体，主梁选用矩形型钢拼焊成型，在控制整体自重的前提下保证承载区域的刚性，避免满载状态下台面出现挠曲变形影响转运精度。行走部分配置了适配轨道的槽型轮组，轮缘与轨道侧面预留合理配合间隙，既保证直行过程中的导向稳定性，也能顺利通过厂区内常规曲率的轨道弯道，轮组轴承选用密封型深沟球轴承，可适应厂区多粉尘的作业环境，降低日常维护频次。台架上部设置了可调节的挡料架与定位挡块，

　　可根据转运工件的外形尺寸调整固定位置，避免转运过程中工件出现滑移、磕碰；前端配置的牵引挂钩采用铰接式连接结构，可适配不同高度的牵引动力输出端，挂钩处设置的防脱插销可防止牵引过程中脱钩引发安全事故。侧面延伸出的加长托臂可承载长条形工件，托臂下方设置的斜向加强筋可抵消长工件带来的悬臂弯矩，保证托臂端部的承载能力。操作端设置的推移扶手高度符合人体工程学设计，操作人员推行时无需过度弯腰，扶手处做了防滑滚花处理，沾附油污时也能保证握持可靠性。台架上部的网格状挡板可防止台面上的小型零件、工具掉落至轨道区域，避免引发轨道卡滞风险。从安装边界来看，整车宽度适配厂区常规窄轨的轨距要求，整体高度控制在常规作业平台的平齐高度，

　　可直接与沿线固定工位台完成工件平移转接，无需额外设置升降过渡机构；转弯半径匹配厂区现有轨道的弯道参数，无需对现有轨道线路做改造即可直接投入使用。整车的受力节点均做了加劲板补强，焊接位置预留了打磨余量，可避免应力集中引发的结构开裂，所有外露的锐边均做了倒钝处理，防止作业过程中剐蹭操作人员。
