轴向安装式双刻度压力表三维设计

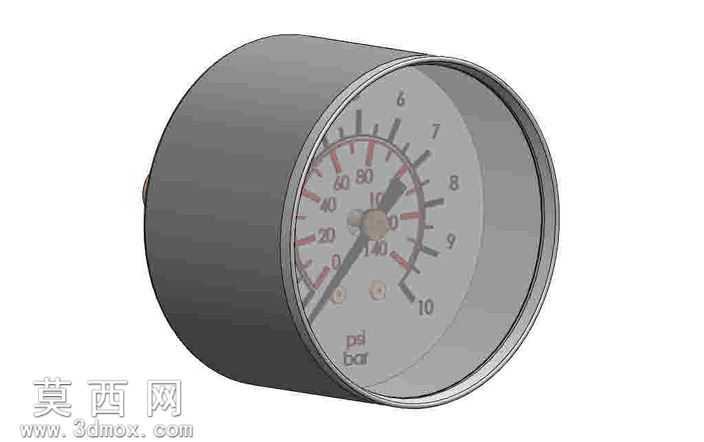

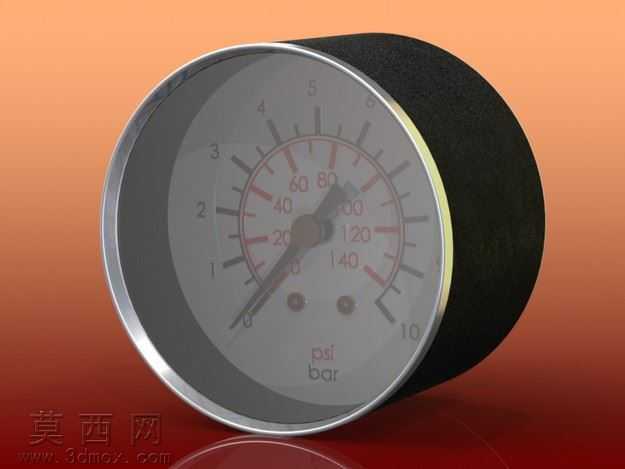

本作品为轴向安装式双刻度压力表的三维参数化模型，建模过程依托三维机械设计软件完成，整体建模遵循工业仪表的实际生产尺寸规范，还原了压力表的完整结构与外观特征。建模阶段首先构建圆柱形表壳主体，通过旋转凸台特征生成表壳的薄壁腔体结构，对表壳边缘做圆角过渡处理，还原金属冲压表壳的工艺特征，表壳侧部预留压力引压接头的安装位，通过拉伸切除特征完成接头接口的结构构建。表盘部分采用独立的草图绘制流程，分别绘制0-10bar的公制压力刻度与0-145psi的英制压力刻度，刻度线按照长短区分整值刻度与细分刻度，对应刻度位置标注清晰的数字标识，同时绘制表盘中心的品牌标识区域与单位标注区域，还原真实压力表的表盘印刷效果。指针组件分为主压力指示针与红色限位警示针，通过薄壁拉伸特征构建指针的锥形造型，指针转轴位置做凸台结构处理，还原指针的装配结构。模型材质分配阶段，表壳部分赋予哑光深灰色金属材质，模拟不锈钢冲压表壳的磨砂质感；表盘基底赋予白色哑光塑料材质，刻度与数字赋予黑色印刷油墨材质；指针部分，主指针赋予哑光黑色金属材质，警示指针赋予亮红色烤漆材质；表壳前端的观察窗赋予高透明玻璃材质，设置合适的折射与反射参数，还原玻璃表蒙的通透视觉效果。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方投射，突出表壳的圆柱曲面轮廓与表盘的刻度细节，辅助光源补正暗部光影，避免表盘刻度区域出现过暗的阴影，同时添加微弱的环境反射效果，提升玻璃表蒙与金属部件的真实质感。设计过程中充分考量压力表的实际装配逻辑，各部件的尺寸配合符合工业仪表的通用公差规范，表壳的壁厚、表盘的安装间隙、指针的转动空间都做了合理的参数化预留，模型可直接用于工业仪表的产品展示、装配教学或者相关管路系统的配套三维布局设计，双刻度的设计也适配了不同单位体系的使用场景，能够满足外贸类工业设备配套的展示需求。
