萨澳丹佛斯齿轮油泵三维结构设计

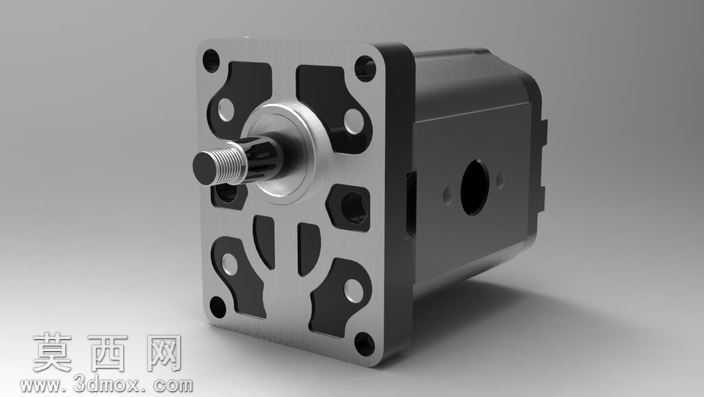

本作品为萨澳丹佛斯系列齿轮油泵的三维参数化建模成果，建模过程严格参照实物测绘尺寸与产品技术规格完成，整体采用SolidWorks进行全参数化特征构建，确保各部件尺寸关联可编辑，便于后续的结构优化与参数调整。模型完整还原了齿轮泵的核心组成结构，包含泵体、前端盖、后端盖、主动齿轮轴、从动齿轮轴、密封组件、连接法兰、紧固螺栓等全部零部件，各部件间的装配关系完全遵循实际产品的装配逻辑，通过同轴度、配合面重合、齿轮啮合等装配约束实现精准定位，可直观呈现齿轮泵的内部传动路径与流体腔室结构。渲染阶段采用Keyshot完成材质与光影调试，泵体主体赋予哑光黑色工程塑料与铸铝混合材质，端盖密封区域采用酒红色耐油橡胶质感材质，金属轴类部件添加镀铬金属反光效果，通过三点布光方案突出产品的结构轮廓与材质层次，渲染图清晰展现了泵体的进出油口位置、安装法兰孔位、轴伸端密封结构等细节特征。设计过程中重点还原了齿轮泵的工作原理结构：主动齿轮轴伸出端设置有多层密封结构防止液压油泄漏，泵体内部的齿轮腔室与进出油道采用一体化建模，确保齿轮啮合时的容积变化空间与实物一致，端盖与泵体的连接位置设计有密封槽结构，安装孔位的位置度、轴伸端的配合尺寸均严格匹配原厂产品的安装规范，可直接用于液压系统的装配干涉检查、工况模拟演示以及产品教学演示使用。模型在细节处理上兼顾了工业实用性与展示效果，泵体表面的加强筋结构、安装定位销孔、油口螺纹特征均做了精细化还原，没有出现特征缺失或者结构简化过度的问题，各零部件可单独导出用于工程图生成或者3D打印验证，能够满足液压产品设计、教学实训、方案展示等多场景的使用需求。
