萨澳丹佛斯OMS315液压轨道电机三维建模

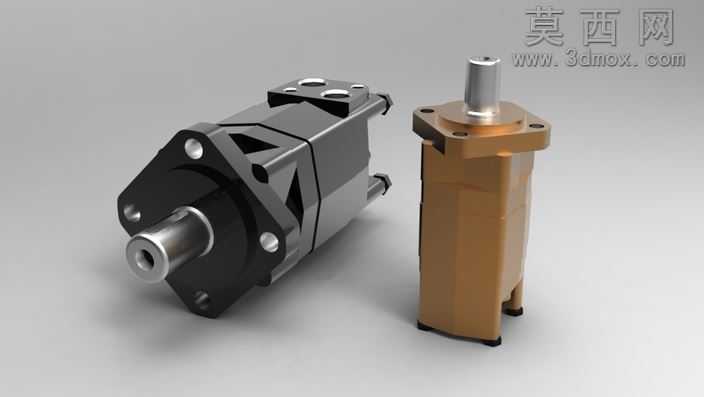

本模型为萨澳丹佛斯OMS315系列轨道式液压电机的高精度三维建模成果，建模过程严格遵循该系列液压元件的原厂尺寸规范与结构设计逻辑，完整还原了产品的真实装配形态与细节特征。建模阶段采用SolidWorks软件完成全参数化构建，首先依据摆线液压马达的工作原理，拆分出输出轴组件、配流盘结构、定子转子副、端盖壳体、密封安装结构等核心子部件，对转子与定子的摆线啮合齿形进行精准曲面拟合，保证齿廓曲线的连续性与啮合间隙的设计合理性，还原轨道马达低速大扭矩输出的结构基础。材质渲染阶段针对不同部件的真实材质属性进行参数调配：黑色端盖与壳体部分采用哑光铸铁材质，调整金属粗糙度、环境反射参数还原铸件表面的细微颗粒质感与哑光金属光泽；棕金色主体壳体部分做阳极氧化硬质铝合金材质处理，还原工业液压元件表面的耐磨涂层质感，金属边缘做细微倒角高光处理，模拟实际加工后的棱边效果；输出轴部分采用抛光合金钢材质，调高金属反射率与高光强度，还原传动轴表面的磨削加工质感，安装法兰面的螺栓孔、定位销孔均做真实沉头、倒角细节处理，还原实际零件的加工工艺特征。结构设计上完整呈现了该类轨道电机的安装适配特征：前端方形法兰安装面的四个安装孔位尺寸、输出轴的轴径与键槽尺寸、进出油口的位置与螺纹规格均严格匹配原厂样本参数，壳体上的密封槽、定位止口等细节均做1:1还原，可直接用于液压系统的装配干涉检查、工况模拟演示。模型同时还原了两款同系列不同外形结构的轨道电机形态，分别对应不同安装空间需求的应用场景，两款模型的核心啮合结构、输出参数保持一致，仅在壳体外形、安装接口布局上做差异化设计，覆盖该系列产品的主流应用构型。建模过程中对所有配合面做了装配约束验证，保证转子转动、轴系传动的运动逻辑符合实际产品的工作原理，无结构干涉、穿模等问题，可直接用于液压传动系统的教学演示、设备选型配套的三维布局、产品结构拆解学习等场景，模型附带的渲染效果图采用工业产品级布光方案，通过柔光箱主光、轮廓辅光的组合打光，突出金属部件的质感与结构轮廓，背景采用中性灰色调突出产品主体，清晰呈现两款电机的外形差异与结构细节。
