千岛机械刀具研磨附具结构设计

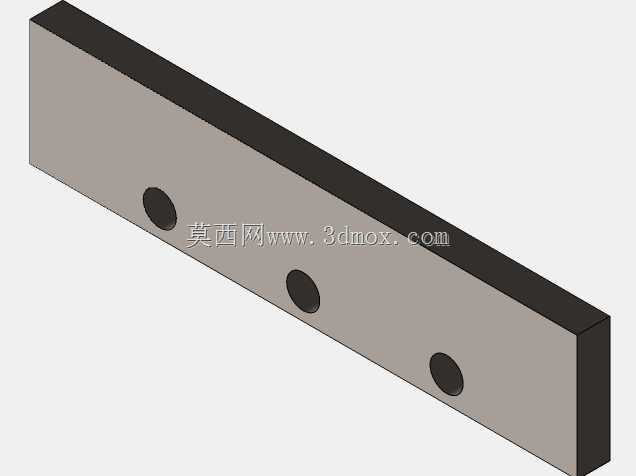

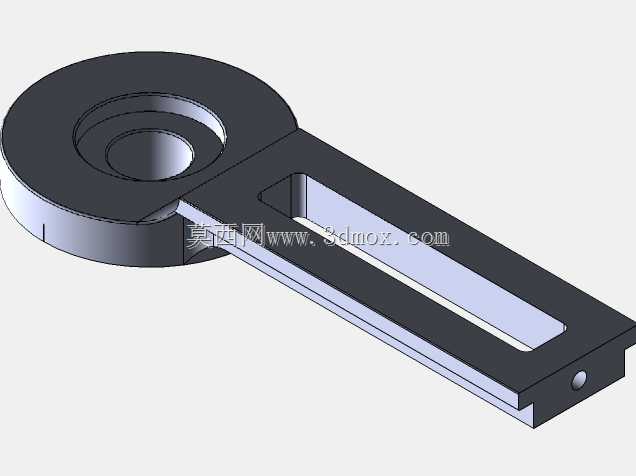

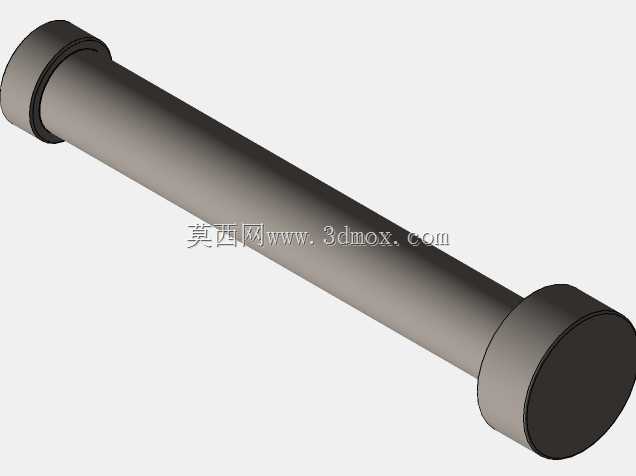

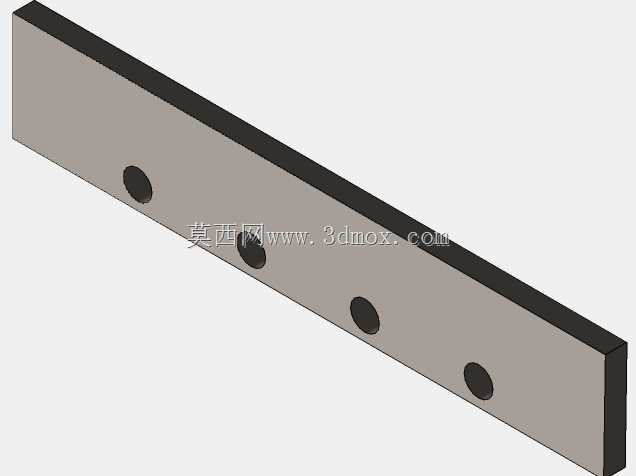

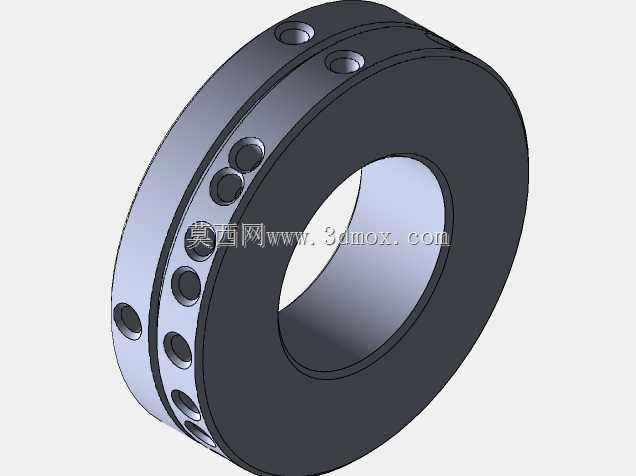

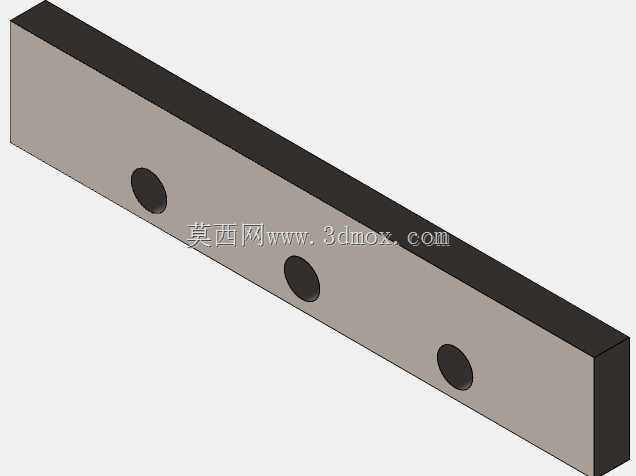

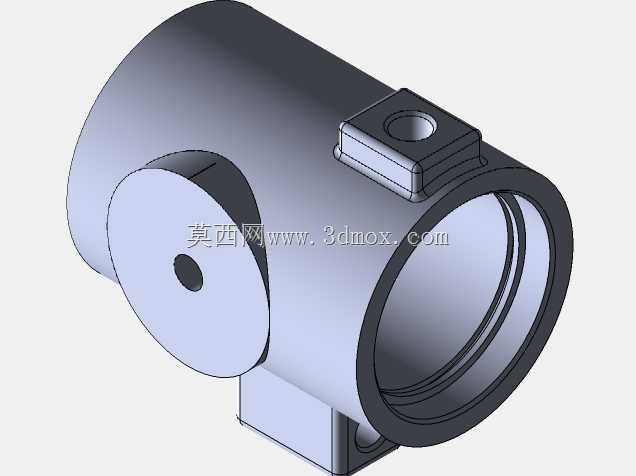

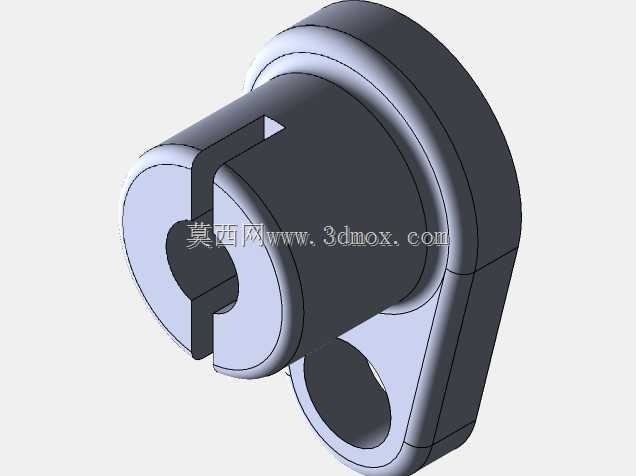

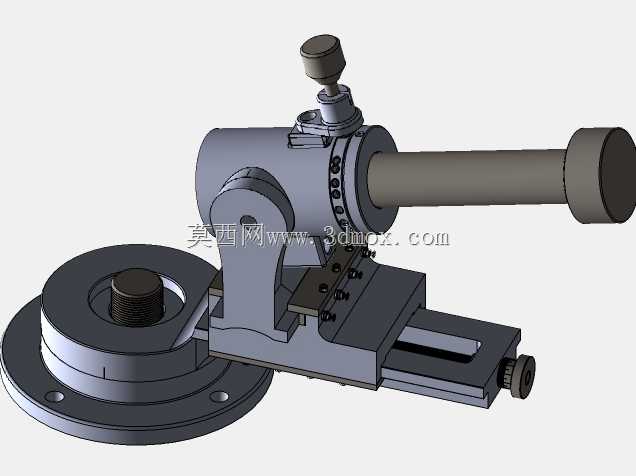

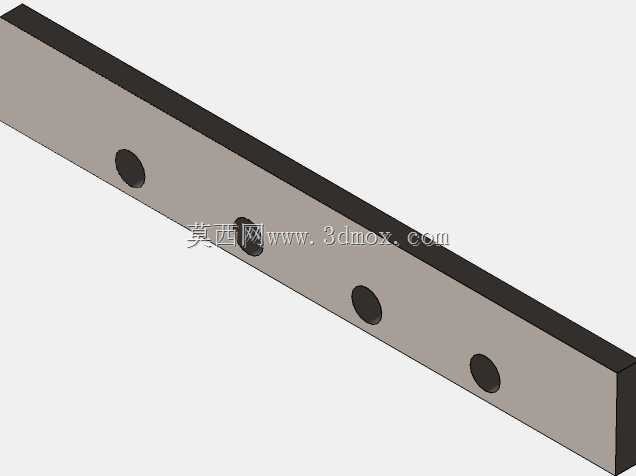

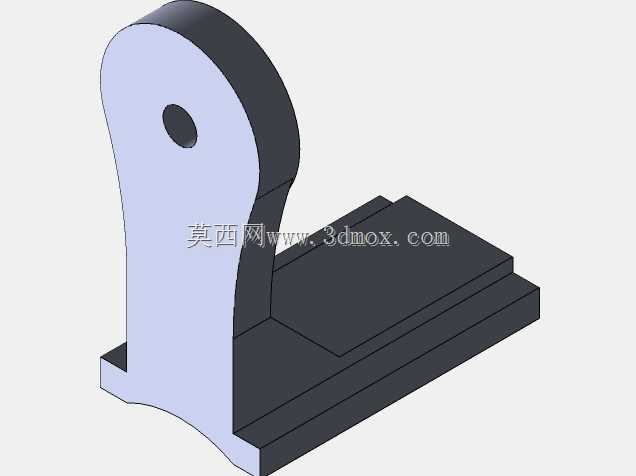

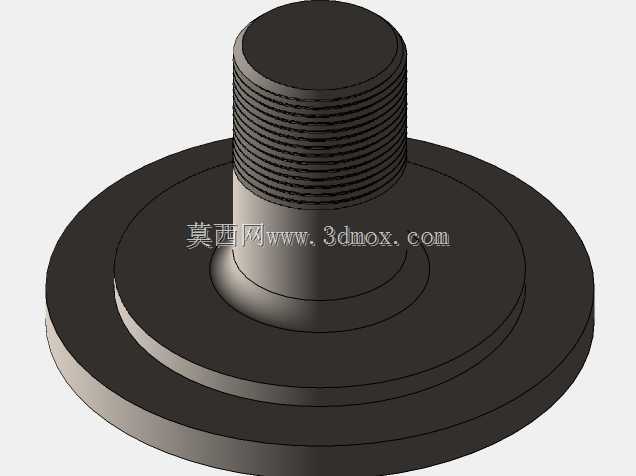

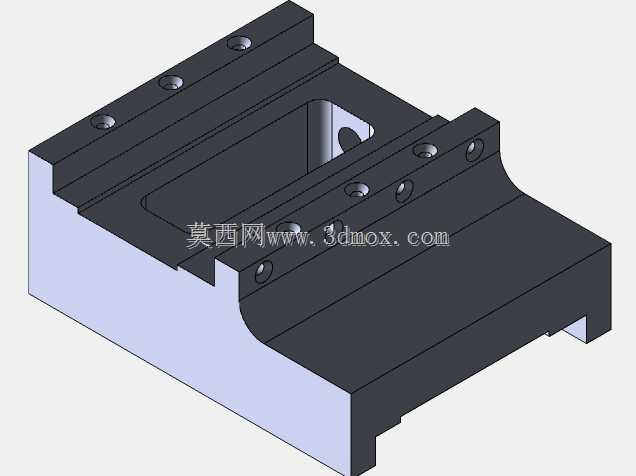

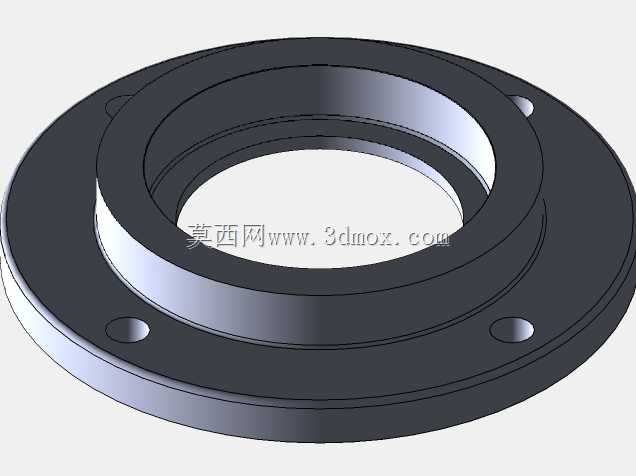

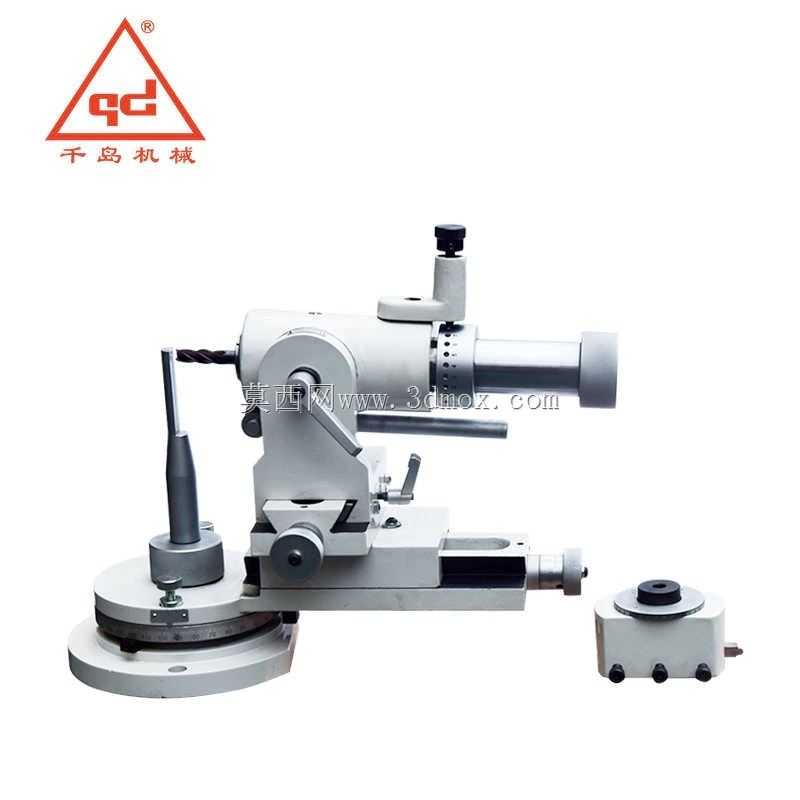

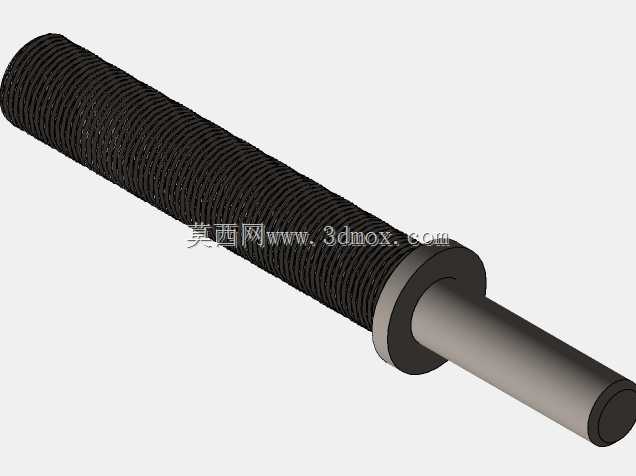

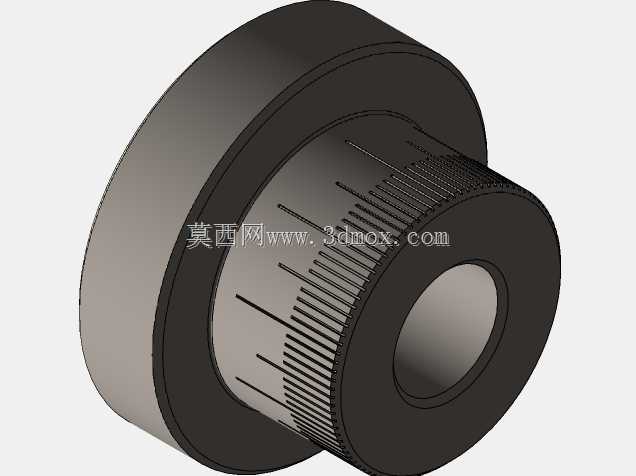

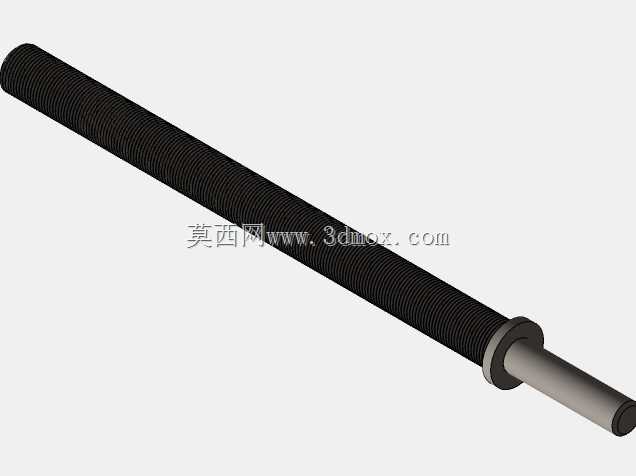

这款刀具研磨附具是配套平面磨床、工具磨床使用的专用工装，主要应用于机械加工车间的刀具修磨环节，覆盖钻头、端铣刀、立铣刀、小型铰刀等常用金属切削刀具的刃磨作业，能够帮助车间完成废旧刀具的二次修复，大幅降低新刀具采购成本，同时也可用于非标定制刀具的刃磨加工，适配中小批量精密加工场景下的刀具制备需求。附具整体采用分体式结构设计，主体由回转底座、角度调节支架、刀具夹持主轴、进给滑台以及独立定位附件组成，回转底座可实现360度水平回转，底座带有刻度盘与锁紧机构，能够精准调整刀具刃磨的水平角度，满足不同刀具后角、主偏角的刃磨角度需求；角度调节支架可实现竖直平面内的俯仰角度调整，配合刻度标识可精准控制刀具的刃磨倾角，适配不同螺旋角刀具的刃磨要求。刀具夹持主轴采用高精度莫氏锥孔设计，可适配不同规格的弹簧夹头，能够夹持直径2mm到20mm范围的直柄刀具，主轴带有轴向进给微调机构，微调精度可达0.01mm，可精准控制刃磨时的进给量，避免进刀量过大导致刀具退火或者刃口崩损。独立的定位附件可用于钻头横刃修磨、铣刀端齿定位等特殊刃磨工序，通过磁吸或者螺栓固定的方式与磨床工作台配合，无需复杂调整即可完成特殊刃型的加工。附具的安装边界充分考虑了常规工具磨床的工作台尺寸，底座安装孔距适配多数磨床的T型槽间距，整体安装后占用工作台面积不超过400mm*300mm，不会与磨床原有砂轮架、行程挡块产生干涉，安装时仅需通过T型螺栓将底座固定在磨床工作台上，调整好水平度即可投入使用。设计过程中充分考虑了操作的便捷性，所有调节手柄均布置在操作人员易触及的位置，锁紧机构采用快拆式手柄设计，角度调整后可快速锁紧固定，无需额外使用扳手等工具，能够大幅提升刃磨作业的效率。附具主体采用高牌号铸铁铸造而成，经过时效处理后具备优异的刚性与减震性能，刃磨过程中不会产生明显振动，能够保证刃口的光洁度与形位精度，滑动接触面均经过淬火处理与精密磨削，长期使用磨损量极小，可保持长期的调整精度。
