工业防护型安全摆动门结构设计方案

　　这款安全摆动门主要应用于工业生产车间的设备区域隔离、作业通道防护场景，在自动化生产线周边、设备运维通道入口、仓储分区隔断位置都能适配，核心作用是在不影响人员正常通行、物料短距离转运的前提下，对设备运行危险区域形成物理防护屏障，避免无关人员误入运转设备区间引发安全事故，同时在设备突发异常时能起到一定的阻挡防护作用。

　　从功能特性来看，门体采用摆动式开启结构，相比平移门不需要预留侧边的滑动行程空间，对安装场地的宽度要求更低，适配多数狭窄的设备通道入口；框架采用型材拼接结构，整体刚性充足，日常人员通行碰撞不会出现明显形变，门体开启后可依靠侧边的限位结构保持开启状态，方便小件物料、运维工具的临时转运，闭合状态下框架与侧边固定架贴合紧密，不存在过大的防护间隙，能满足工业现场的安全防护间隙要求。

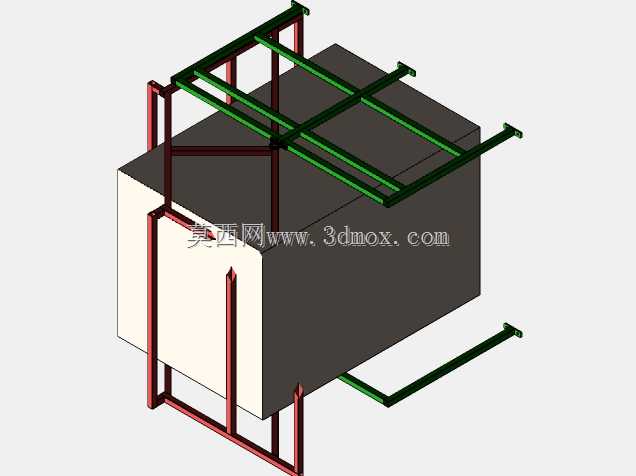

　　设计过程中优先考虑了现场安装的适配性，固定框架采用分体式拼接逻辑，上下支撑梁可根据现场实际的门洞高度做一定范围的裁切调整，横向的顶部支撑梁延伸出固定安装段，可直接通过膨胀螺栓固定在现场的混凝土结构或者设备配套的支架上，不需要额外做复杂的预埋基础；门体的铰接位置做了间隙余量设计，能适配现场地面存在的轻微不平整情况，避免开关门过程中出现底部剐蹭地面的问题。

　　从安装边界来看，整套门体的固定框架宽度适配常规1.2米至1.8米的设备通道入口，高度可覆盖2米至2.4米的常规防护高度需求，顶部的横向支撑梁向外延伸的安装段长度预留了200毫米的调节空间，可根据现场固定点的实际位置调整安装固定点，不需要额外制作转接支架；门体摆动开启角度可达到120度，开启后门体不会占用通道的有效通行宽度，人员通行、小型手推车转运都不会出现磕碰问题。

　　结构设计上没有采用复杂的传动部件，整体以型材焊接、螺栓拼接为主，后期运维过程中如果出现部件损坏，可直接更换对应规格的型材件，不需要整体更换门体，日常维护成本极低；门体框架的型材选型兼顾了刚性与自重，整体重量控制在单人可完成安装调试的范围内，现场安装不需要动用大型吊装设备，两名运维人员即可完成整套门体的固定、调试工作。
