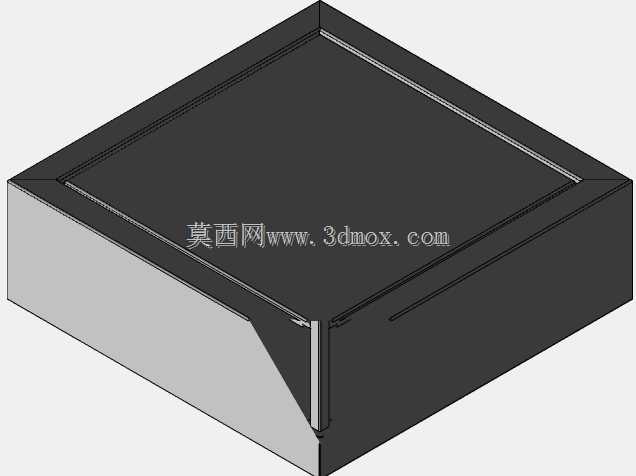

嵌入式斜切边金属防护箱体结构设计

　　这款嵌入式斜切边金属防护箱体，主要面向工业现场嵌入式安装的电控、传感模块防护场景，在车间控制柜内嵌安装、设备侧壁嵌入式装配、生产线工位暗装防护等场景下适配性极强，能够为内部搭载的小型控制板卡、接线端子、传感单元提供可靠的物理防护，隔绝车间内的粉尘、切削液飞溅以及意外磕碰损伤。从结构设计逻辑来看，箱体采用一体式折弯成型的钣金主体，顶部做了内嵌式盖板台阶结构，盖板装配后可与箱体顶面齐平，不会突出安装基面，避免积灰积屑，同时台阶配合面可加装密封胶条，满足常规工业场景的IP防护等级要求。箱体前侧做了45度斜切边角处理，这个设计并非单纯的外观优化，一方面是在嵌入式安装时，斜切面可以作为安装导向面，降低箱体推入安装腔时的卡滞概率，

　　无需额外打磨安装腔入口的毛刺即可顺利装配；另一方面斜切边角可以避免直角棱边在安装维护时划伤操作人员，同时在斜切位置预留了窄边出线槽，方便内部线缆从侧方引出，无需在盖板上额外开孔破坏顶面密封性能。从安装边界来看，箱体整体为正方形基座，侧壁厚度均匀，折弯处做了圆角过渡避免应力集中，安装时可通过侧壁的预留卡扣或者打胶固定在安装腔内，外部安装基面仅需开出与箱体主体尺寸匹配的方形通孔即可，不需要额外预留盖板的安装余量，对安装空间的利用率更高。箱体内部预留了统一的安装柱位，可直接固定标准尺寸的PCB板或者导轨条，不需要二次加工打孔，适配多数小型工业电控模块的安装需求。在结构强度上，一体式折弯的侧壁配合内嵌式盖板的压合结构，

　　能够承受常规的外部挤压，不会出现侧壁变形导致的密封失效问题，同时黑色的表面处理可以适配多数工业设备的外观风格，在暗装场景下也不会因为反光影响操作人员对周边设备状态的观察。日常维护时仅需掀开顶部盖板即可操作内部元件，不需要将整个箱体从安装腔中拆出，大幅降低了现场维护的工作量，斜切边的设计也让盖板开启时的操作空间更大，方便工具伸入内部进行接线调试。
