铝型材支架小型带式输送设备结构

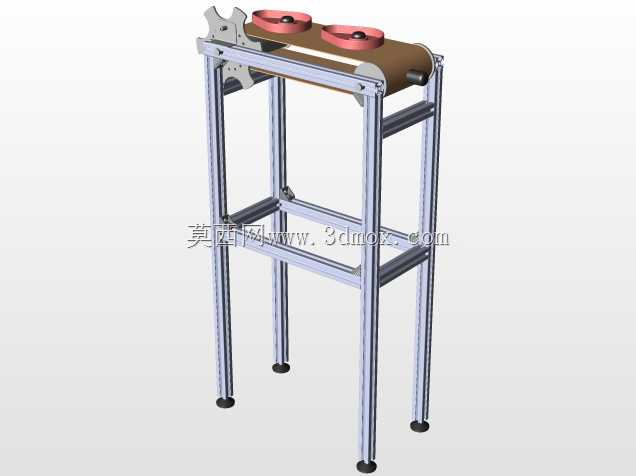

　　这款轻型带式输送结构，主要面向电子元器件组装、小包装食品分拣、小型五金件工序转运这类轻载输送场景设计，适配车间内工位间短距离物料传递需求，可直接嵌入现有工作台布局，也可多段拼接组成更长的流水线作业单元。设备主体支撑采用工业铝型材搭建，型材槽道可兼容标准T型螺栓，现场安装时无需复杂焊接作业，只需通过配套角件、螺栓即可完成机架组装，后期调整机架高度、加装侧边挡料机构、光电检测支架时，可直接利用型材槽道拓展安装位，无需对机架主体做二次打孔焊接，适配多品种小批量生产场景下的快速布局调整需求。输送面采用平型皮带作为承载构件，两端主从动辊筒做了腰型孔安装位设计，张紧调节时只需松开辊筒安装座螺栓，调整辊筒间距即可完成皮带张紧度校准，

　　无需额外加装张紧轮结构，减少了易损件数量，日常维护时只需定期清理皮带表面附着的碎屑即可。机架底部配置可调脚杯，可根据现场地面平整度调整各支撑点高度，保证输送面水平度，避免物料在输送过程中出现偏滑、跑偏问题，脚杯底部的防滑橡胶垫可减少设备运行时的震动传递，降低工位旁的作业噪音。设计阶段优先考虑了安装边界的适配性，机架整体宽度控制在窄幅区间，可直接放置在两条装配工作台之间作为过渡输送单元，不会占用过多车间通道空间，输送面高度匹配常规站立作业工位的操作高度，作业人员无需弯腰即可取放皮带上的物料，降低长时间作业的疲劳感。皮带上方预留的两个限位座，可根据输送物料的外形尺寸调整挡边间距，避免圆形、易滚动物料在输送过程中从皮带侧边滑落，

　　也可加装扫码枪、计数传感器等检测元件，实现物料输送过程中的自动计数、信息采集功能。整体结构没有冗余设计，所有构件均采用标准工业配件组装，替换备件时可直接采购通用标准件，无需定制特殊加工件，降低了后期运维的配件成本与停机等待时间，适合小型加工车间、组装产线做轻载物料的连续输送使用。
