斜角转向带式物料输送设备结构设计

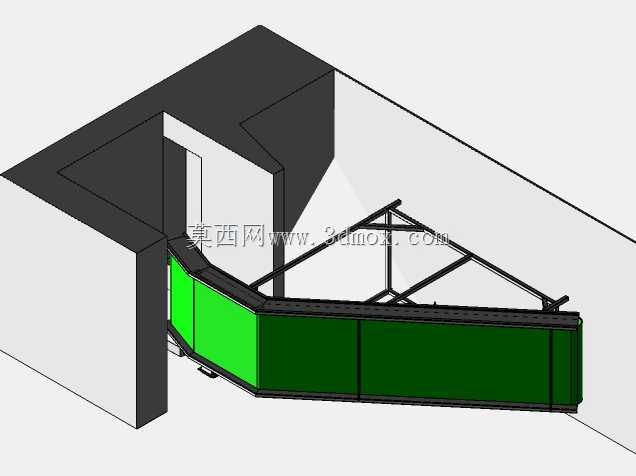

　　这款斜角转向带式输送结构，主要针对车间内存在墙体阻隔、输送路径需要非90度斜向转弯的物料转运场景设计，常见于包装车间、电商仓储分拣区、零部件加工产线的跨区域物料衔接环节，可解决直线输送设备无法适配受限空间路径转向的痛点，避免多段直线输送加顶升移载机构带来的成本提升与点位故障风险。从结构设计逻辑来看，设备整体采用桁架式方管焊接机架作为承载主体，机架分段拼接适配斜角转弯的弧线路径，转弯段的托辊组采用差异化倾角布置，配合两端的驱动滚筒与改向滚筒，保证输送带在转弯段始终保持合适的张紧度，不会出现跑偏、撒料的情况。设备的护边结构采用分段式钣金折弯件，沿输送路径全程布置，高度刚好覆盖输送带承载面以上的物料限位区间，防止输送过程中物料从侧边滑落，

　　转弯段内侧的护边做了圆弧过渡处理，避免棱角剐蹭物料外包装。输送带采用绿色PVC材质，表面平整摩擦力适中，适合输送纸箱、袋装小件、成型加工件等常规工业物料，承载面的水平度经过调校，整线运行时带速平稳无明显抖动，可匹配前后端加工设备的生产节拍。安装边界方面，设备进料端可直接对接上游出料口，出料端延伸至下游设备接料位置，整体占用空间贴合墙角区域布局，不需要额外占用通道空间，机架底部预留了可调脚杯安装位，可根据现场地面平整度调整整机高度，保证输送面的水平误差控制在合理范围内。设计过程中重点校核了转弯段的曲率半径与输送带宽度的匹配关系，确保物料在转弯过程中不会因为离心力出现偏移，同时机架的受力点做了加强筋焊接处理，

　　长期满载运行也不会出现结构变形。驱动单元布置在设备出料端的下方位置，不占用输送线两侧的操作空间，维护时可直接从侧边拆卸检修，不需要拆解整线结构，日常运维的便捷性较高。整线的结构拆分完全按照现场组装的逻辑设计，各分段机架的连接位做了定位销孔，现场安装时不需要反复调校对位，可大幅缩短现场安装调试的周期。
