可调偏心法兰连接调节结构

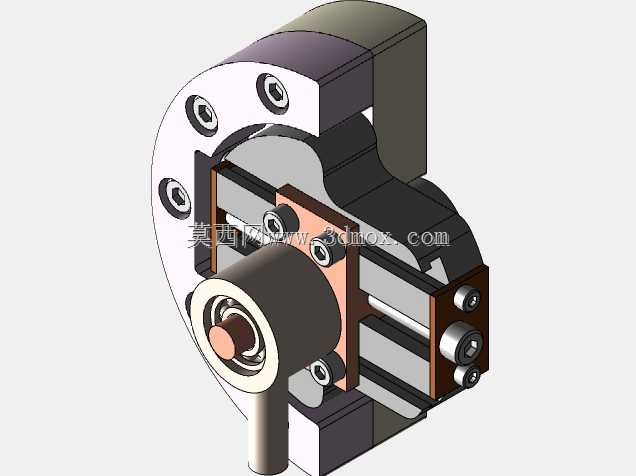

　　在需要补偿轴系安装偏差、调整传动中心距的设备装配场景中，这类可调偏心法兰是解决装配公差累积、工况偏移问题的常用结构件，常见于输送设备传动端、小型动力输出单元、非标自动化线的动力接驳位置，用来替代传统固定法兰无法调整中心距的缺陷，减少轴系不对中带来的轴承磨损、密封件渗漏、传动异响等问题。从结构设计来看，该法兰采用分体式嵌套偏心结构，外层法兰盘设置圆周均布的安装沉孔，用于和设备基座端的安装面锁紧固定，内层嵌套偏心环与输出轴配合，通过转动内层偏心环的相对角度，可在一定偏心量范围内调整输出轴的中心位置，调整到位后通过端面的锁紧螺栓将内外层结构锁死，避免运行过程中出现相对位移。设计时首先要明确安装边界：

　　外层法兰的安装孔分布圆直径需要匹配基座端的预留安装孔位，法兰整体厚度不能超出基座端的安装空间余量，避免和周边的护罩、管线产生干涉；偏心量的设计范围需要覆盖实际工况中可能出现的最大安装偏差，同时要兼顾调整后的结构刚性，偏心量过大会导致内层环的壁厚不足，运行时受径向载荷容易出现变形，偏心量过小则无法满足偏差补偿需求。法兰的轴孔配合公差根据实际传动载荷选定，轻载传动场景可选用间隙配合方便装配，重载冲击场景则需要选用过渡配合加键槽传动，保证扭矩传递的可靠性。端面的锁紧螺栓分布在偏心环的圆周位置，螺栓规格根据锁紧所需的预紧力计算，确保调整到位后内外层之间不会因传动扭矩产生相对转动，同时螺栓头部不能突出法兰端面，避免和连接的联轴器、

　　带轮等部件产生刮擦。实际应用中，这类可调偏心法兰不需要额外加工偏心安装座，就能实现轴系中心的微调，大幅降低装配时的对中难度，尤其是在现场改造、旧设备升级的场景中，不需要重新加工基座安装孔，仅通过更换该法兰就能补偿原有安装位的偏差，缩短设备改造的停机时间。结构上的轴承安装位直接集成在法兰本体上，减少了额外的轴承座零件，让整体传动结构更紧凑，装配时可以先将轴承压入法兰本体，再整体套装到轴上，最后调整偏心量锁紧，装配流程更简便。
