镂空数字条码金属标识铭牌结构设计

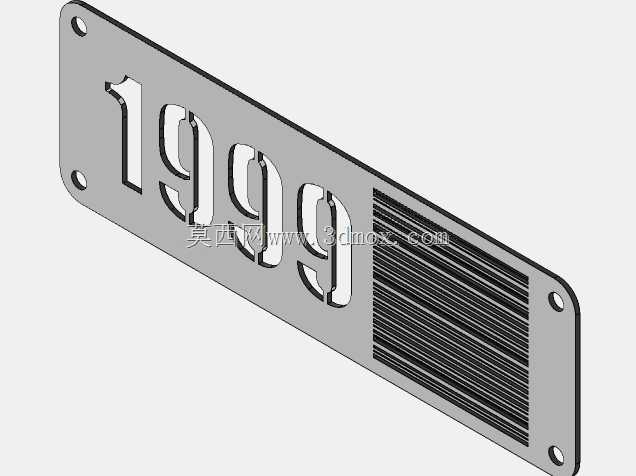

　　这款金属标识铭牌的设计，首先围绕工业现场的标识识别需求展开，在设备运维、资产管理、产线工位标定场景中，这类带镂空数字与条码区域的铭牌，能够同时满足目视快速识别与扫码设备信息采集的双重需求，避免传统印刷铭牌在油污、粉尘、摩擦工况下出现标识脱落、模糊的问题。从结构设计逻辑来看，整体采用薄型钣金基材加工，四个角位设置沉头安装孔，安装孔的位置避开了数字镂空区域与条码识别区，安装时可通过沉头螺丝将铭牌平整固定在设备立面、机架表面或者资产箱体上，安装后螺丝端面不突出铭牌平面，不会在设备转运、人员操作过程中造成剐蹭隐患。数字部分采用贯通式镂空设计，数字字体选择了辨识度高的等宽工业字体，镂空边缘预留了均匀的连接筋，既保证数字轮廓完整清晰，

　　又不会因为大面积镂空导致铭牌整体结构强度下降，即使在轻微磕碰的工况下，数字部分也不会出现变形断裂的问题。右侧的条码区域采用等间距平行栅格镂空结构，栅格的宽度与间距严格匹配一维条码的识别比例要求，光线穿透镂空栅格后可形成清晰的条码光影，配合固定式扫码枪或者手持扫码终端，能够在不额外印刷条码的前提下完成信息识别，这种镂空结构相比印刷条码，耐磨损、抗腐蚀性能提升明显，适合在焊接车间、机加工车间、户外设备等环境恶劣的场景使用。设计过程中充分考虑了安装边界的适配性，铭牌整体为圆角矩形结构，边缘做了小半径倒圆角处理，没有尖锐棱角，安装时不需要额外对边缘做打磨处理，四个安装孔的孔距按照通用设备标识安装的通用尺寸设定，

　　能够适配多数现有设备的铭牌安装位，不需要对原有安装面做二次打孔改造。铭牌的厚度选择兼顾了结构强度与镂空加工的工艺性，既不会因为过薄导致安装后出现翘曲变形，也不会因为过厚增加镂空加工的难度与材料成本，镂空处的边缘毛刺可通过一次喷砂或者电化学抛光处理去除，加工完成后整体表面平整，没有突出的加工痕迹。在实际使用场景中，这类镂空铭牌还可以配合背光板使用，在光线不足的设备舱、地下管廊设备间等场景，背光从铭牌背面透出，数字与条码标识的辨识度远高于传统印刷铭牌，即使在低光照环境下也能快速完成设备编号识别与扫码信息采集，不需要额外配备照明设备辅助识别。
