DN80与DN250规格恩瓦尔管道支撑构件

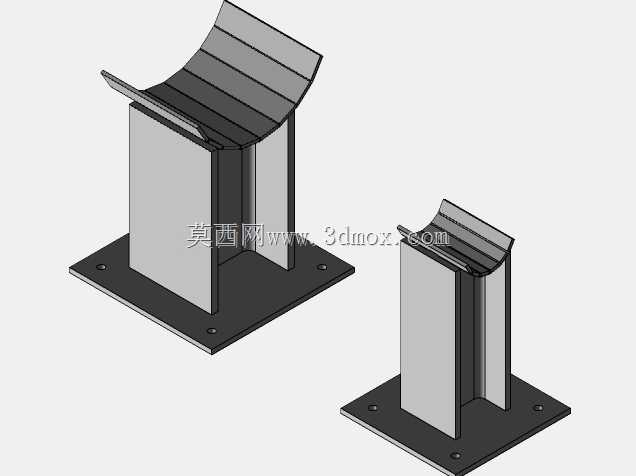

　　在工业管线布设场景中，这类支撑构件主要承担管道载荷传递、位移约束的核心作用，常见于化工园区工艺管线、市政热力输送管网、厂区循环水系统的架空敷设段，适配DN80、DN250两种公称直径的圆形管道，能有效避免管道因自重、介质流动冲击、热胀冷缩产生的形变超出允许范围，保障管线长期运行的结构稳定性。从结构设计来看，构件采用分体式承载逻辑，底部为带安装孔的方形法兰底板，可通过膨胀螺栓或焊接方式固定在混凝土支墩、钢结构管廊横梁上，安装孔位的间距预留了现场施工的调整余量，能适配不同基础的预埋偏差，降低现场配装的难度。中部为立式承载立板，采用等截面矩形结构，立板厚度根据对应管径的载荷等级匹配，DN250规格的立板高度与截面宽度更大，

　　可承载满管介质加管道自重的垂直载荷，立板两侧设置的加强筋结构，能抵消管道横向位移产生的侧向弯矩，避免立板长期受力出现弯折变形。上部的弧形托板是直接与管道外壁接触的承载面，弧度完全匹配对应公称直径管道的外圆弧度，接触面积经过核算，能保证单位面积压应力在管道防腐层的允许承压范围内，不会压损管道外的防腐保温层，托板边缘做了圆弧过渡处理，避免安装过程中剐蹭施工人员或管道保温结构。设计过程中优先考虑了现场安装的容错性，底板安装孔采用长圆孔与圆孔组合的形式，既可以满足安装时的位置微调，也能保证固定后的连接可靠性，托板与立板的连接采用满焊结构，焊缝高度按照等强度原则设计，可承受垂直方向的静载荷与管道运行时的小幅振动载荷。

　　两种规格的支撑构件高度统一适配常规管廊的架设高度要求，安装边界预留了管道保温层的厚度空间，不会出现保温层被支座挤压变形的问题，同时托板的弧形面没有设置额外的固定卡结构，允许管道沿轴向产生小幅热位移，适配热力管线的热胀冷缩补偿需求，避免管道热应力无处释放造成焊口开裂。在实际选型应用中，这类支撑构件多用于无强烈垂直冲击的常温或中温管线布设场景，安装时无需对管道做额外打孔处理，直接将管道放置在弧形托面上即可完成初步定位，后续可根据管线固定需求选择是否额外加装管卡，整体结构没有冗余设计，所有承载截面都经过载荷校核，既不会因结构强度不足出现失效，也不会因过度设计造成材料浪费，适配大多数工业厂区的架空管线支撑需求。
