恩瓦尔钢质框架支撑承载结构设计

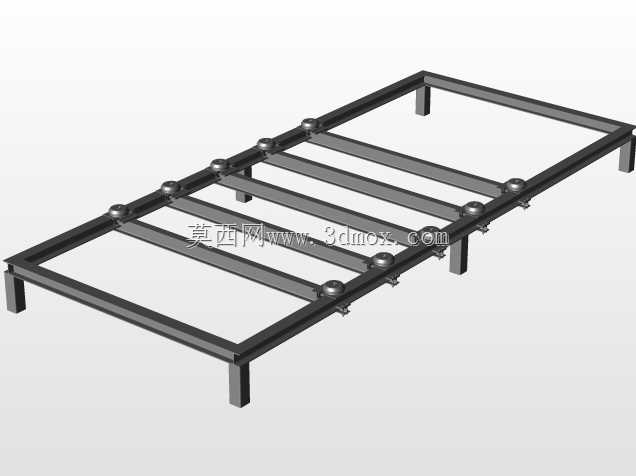

　　这类钢支撑框架多应用于物流仓储周转、生产线工位承载、轻型设备基座搭建场景，作为底层承载构件承担上部放置的工装、物料、轻型加工设备的静动载荷，替代传统焊接固定式支架，适配需要快速拆装调整的作业场景。从结构设计逻辑来看，整体采用矩形外框作为主承载边界，外框选用标准矩形型钢制作，四条支腿垂直固定于外框四角，支腿底部预留安装孔位，可通过膨胀螺栓与地面固定，也可加装调平脚杯适配不平整的安装地面，支腿与外框的连接节点采用满焊工艺，焊后做打磨清渣处理，避免应力集中导致的连接失效。框架内部横向排布多根平行承载横梁，横梁与外框纵梁的连接位置设置了快装固定座，每个固定座搭配锁紧件实现横梁的位置可调，使用者可根据上部承载物的尺寸、

　　重量分布灵活调整横梁间距，避免出现承载跨距过大导致的横梁挠曲变形。横梁上预设的球形定位件可配合上部承载物底部的定位孔使用，防止放置的物料或设备在框架上出现滑移偏移，尤其适配周转过程中存在轻微振动的使用场景，避免承载物移位掉落。设计过程中优先考虑了安装边界的适配性，整体外轮廓尺寸控制在常规工位的占地范围内，支腿高度符合人工操作的 ergonomic 要求，不需要额外垫高或裁切即可适配多数站立作业的工位高度，框架整体的自重控制在单人可搬运的范围内，不需要借助起重设备即可完成移位与组装。结构受力层面，通过有限元校核确认，在额定均布载荷下，外框主梁的最大挠度控制在允许值范围内，横梁的抗弯截面模量匹配常规工位承载需求，

　　连接节点的抗剪强度满足动载系数下的受力要求，不会出现长期使用后的节点松脱问题。表面处理采用喷塑工艺，兼顾防锈与耐磨性能，适配车间、仓储等多粉尘、存在轻微腐蚀的使用环境，不需要频繁做表面维护。这类支撑结构摒弃了传统定制支架的非标准化缺陷，所有构件均采用标准型材加工，备件替换成本低，局部构件出现变形或损坏时可快速拆解更换，不需要整体报废，大幅降低长期使用的维护成本。在实际产线应用中，这类框架可单独作为工位操作台基座使用，也可多组拼接形成长条形承载线，适配生产线旁的物料暂存、工装摆放需求，也可作为轻型检测设备的底部支撑框架，通过调整横梁位置适配不同尺寸的设备安装孔位，不需要重新钻孔焊接，大幅缩短设备安装的调试周期。
